Amateurfunk 2m High Power 300W Verstärker Kit v2

$201.00 USD (excl. VAT)
 pro
Versand wird beim Checkout berechnet

In Stock: 3

Hochwertige Komponenten
Hochwertige Komponenten zu tollen Preisen.

Schnelle Lieferung
Bestellungen werden täglich innerhalb von 24 Stunden nach Bestelleingang versandt.

Downloads

Produktbeschreibung

Nach dem Erfolg unseres 2 m langen 300-W-Hochleistungsverstärker-Kits haben wir die Leistung verbessert und mehrere neue Funktionen in dieser Version 2 hinzugefügt.

Das Design verwendet im Kern einen hochrobusten HF-Mosfet-Transistor der neuen Generation und verfügt über mehrere Merkmale, die andere ähnliche Produkte nicht bieten.

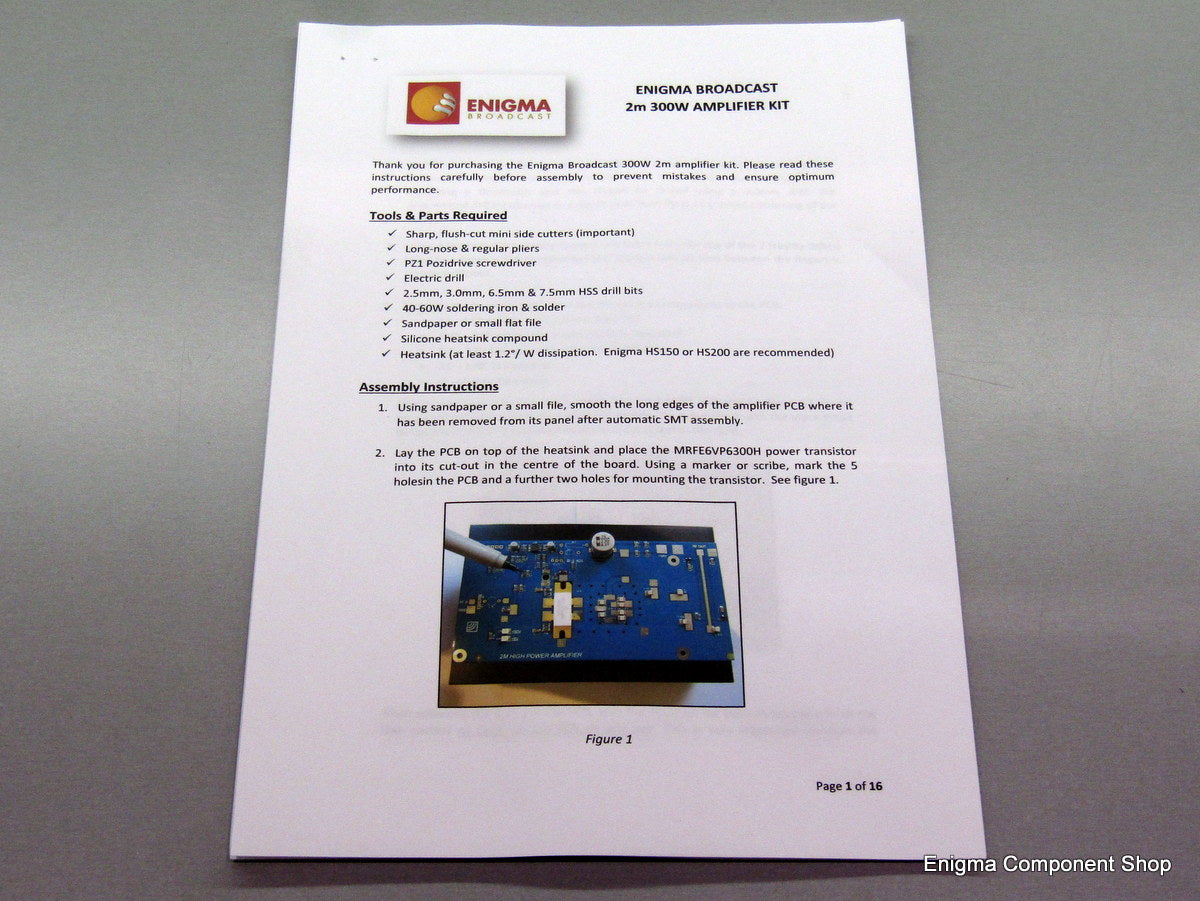

Ausgestattet mit einer umfassenden Anleitung, einschließlich klarer Montagefotos, dauert die Montage für den Konstrukteur auf mittlerem Niveau etwa 2-3 Stunden.

Das Kit wird ohne Kühlkörper geliefert, aber wir empfehlen entweder Enigma HS150 oder HS200 , die zusätzlich zum Teilesatz erworben werden sollten, wenn Sie keinen geeigneten Kühlkörper zur Verfügung haben. Es wird ein Kühlkörper mit einem Wärmewiderstand von mindestens 1,2º/W empfohlen.

Auch komplett montiert und getestet hier erhältlich.

Merkmale:

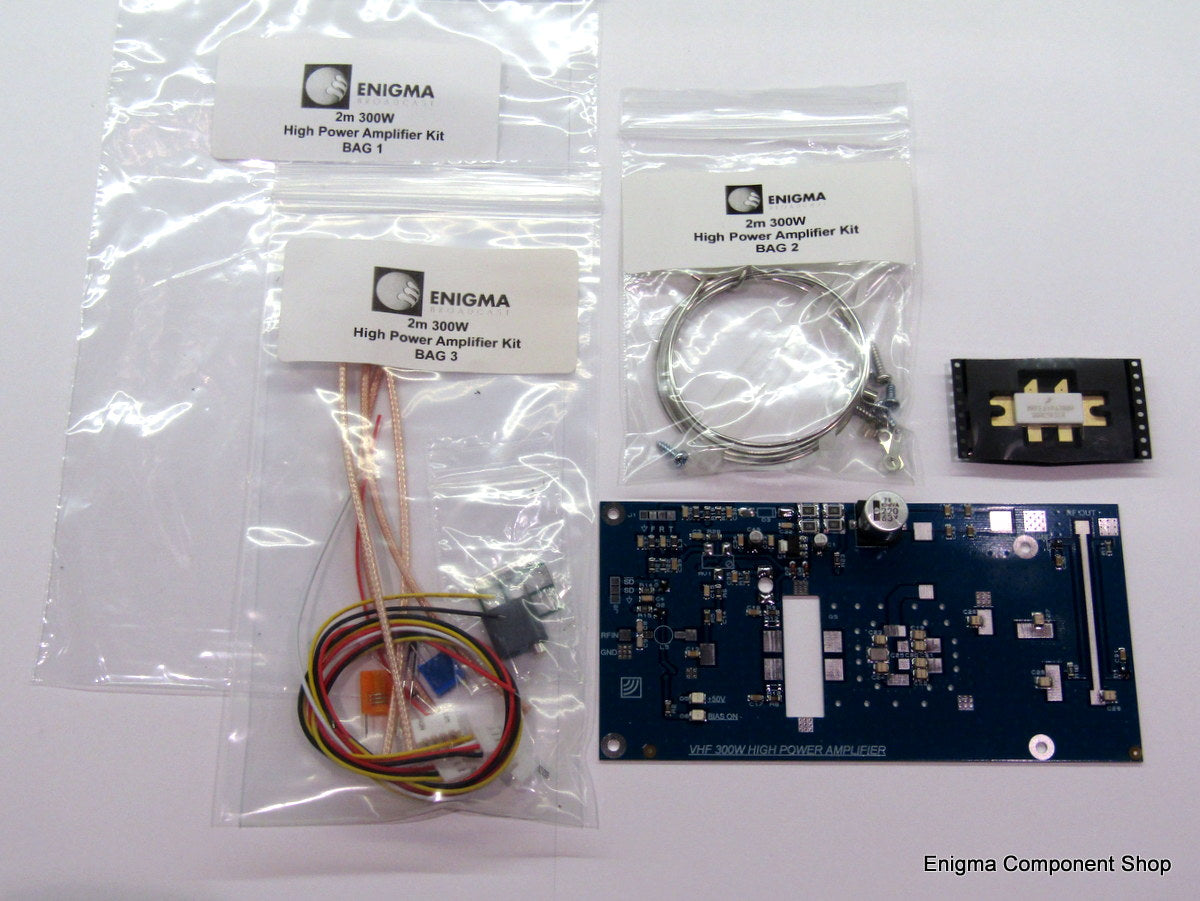

-Teilweise zusammengebauter Bausatz mit hochwertiger Leiterplatte

-Gemischte Verwendung von Durchsteck- und SMT-Teilen. Alle SMT-Teile bereits professionell montiert

-Hochwertige Komponenten, die durchgehend verwendet werden

- Neuester hochrobuster MRFE6VP6300H RF-Mosfet

-Hocheffizientes Design

-Breitband, erfordert keine Abstimmung

-Integrierter Tiefpassfilter. Hervorragende spektrale Reinheit

-Temperaturkompensierte Vorspannung mit externen Abschaltstiften, um Strom zu sparen

-On-Board-Richtkoppler und Präzisionsthermistor für SWR- und Temperaturüberwachung

-Geeignet für FM & SSB

Spezifikationen:

-Leistungsverstärkung: >22 dB bei 48 V/50 mA Vorspannung (2 W Eingang erforderlich für > 300 W Ausgang)

-Effizienz: Ca. 70 % bei 350 W/48 V

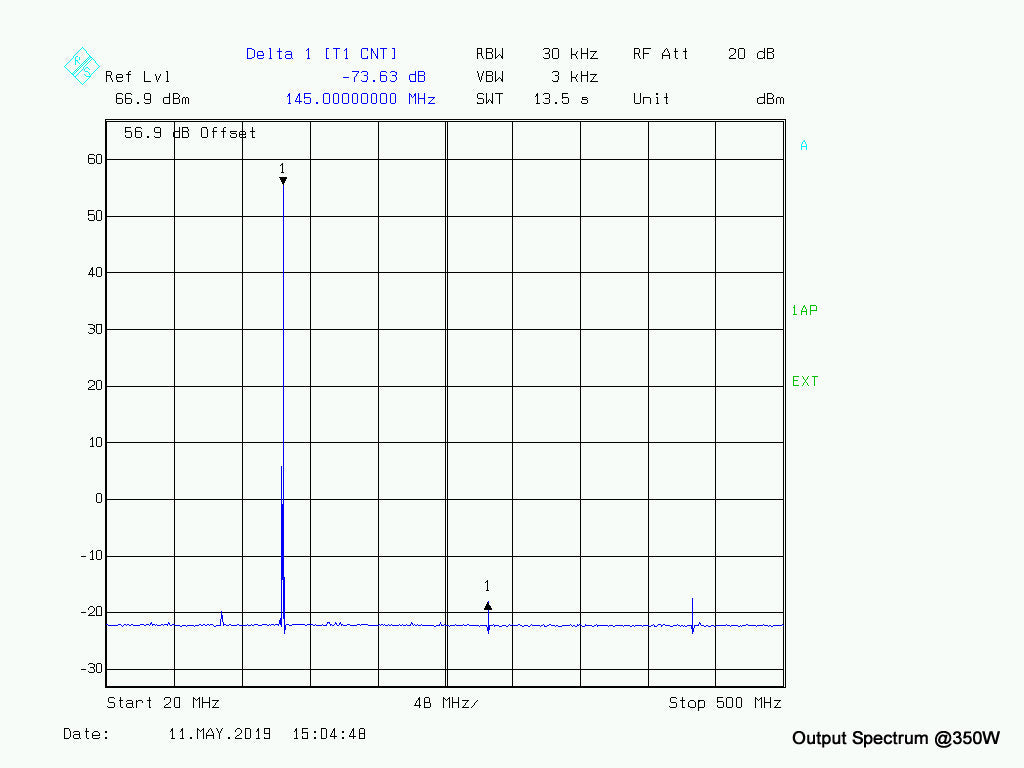

-Harmonischer Ausgang: <-70dBc, 140-150MHz

-Stromaufnahme: Typisch 10A bei 48V

-Mismatch-Robustheit: >SWR 65:1. Am Ausgang ohne Beschädigung auf Leerlauf und Kurzschluss getestet.

-Größe: 150 (L) x 75 (B) x 35 (H) mm (abgeschlossene Leiterplatte)

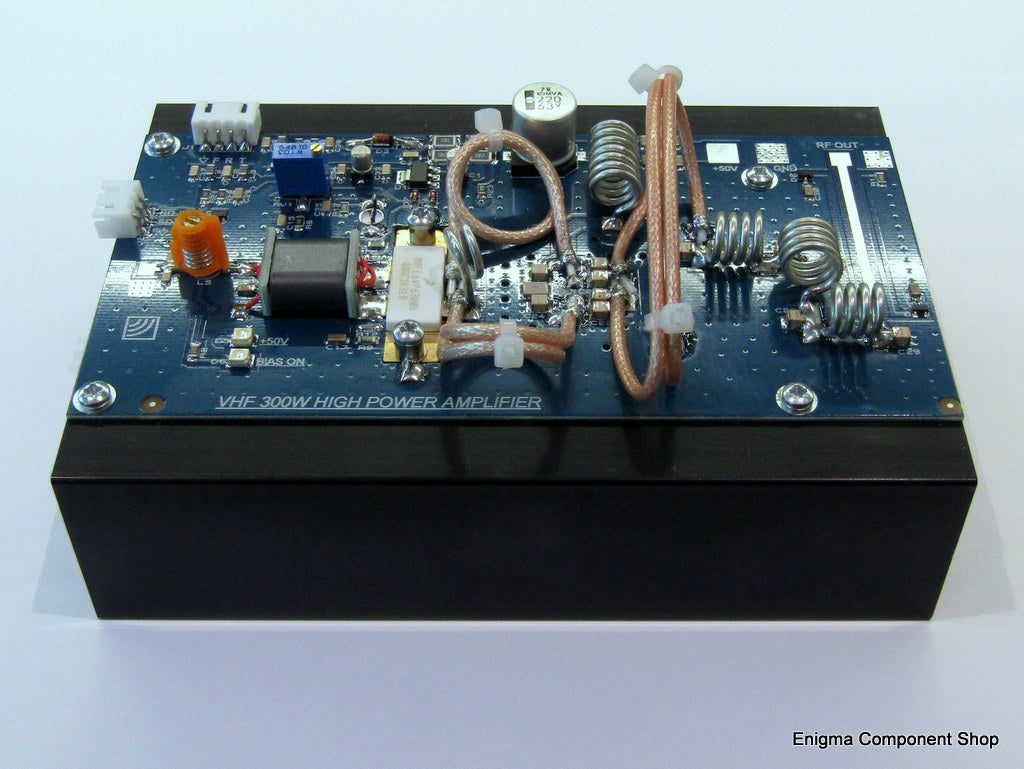

150 (L) x 100 (B) x 75 (H) mm (montiert auf Enigma HS150 Kühlkörper).

200 (L) x 100 (B) x 75 (H) mm (montiert auf Enigma HS200 Kühlkörper).

-Spannungsausgänge über einen Randstecker zur thermischen und SWR-Überwachung, geeignet für den Anschluss an einen Mikrocontroller

- Bias-Abschaltung für PTT (Dual-Modus, entweder Masse oder +5-12-V-Eingang zum Deaktivieren der Vorspannung)

-LED-Anzeigen für +50-V-Versorgung und PTT-Vorspannung eingeschaltet.

-Lieferung mit vollständiger Anleitung und technischem Support per E-Mail.
