Amateurfunk 2m High Power 300W Verstärkermodul Ver.2

Der Enigma Broadcast 2m Hochleistungsverstärker v2 ist perfekt für alle, die ihre Präsenz im 2m-Band verstärken möchten. Mit einer Ausgangsleistung von 300-350 W bei einem Eingangsantrieb von nur 2 W verfügt dieses kompakte Modul über mehrere neuartige Funktionen und hervorragende Spezifikationen.

Diese neue Version verfügt im Vergleich zur vorherigen Version über mehrere Verbesserungen und zusätzliche, von Kunden gewünschte Funktionen: Verbessertes thermisches Bias-Tracking, PTT-LED-Anzeige plus Dual-Mode-Bias-Deaktivierung, um im Leerlauf im linearen Modus Strom zu sparen.

Dieses Modul ist für diejenigen geeignet, die ihren eigenen selbstgebauten Verstärker bauen möchten, aber nicht über die Erfahrung oder die Testausrüstung verfügen, um ein komplettes Kit selbst zu bauen und einzurichten.

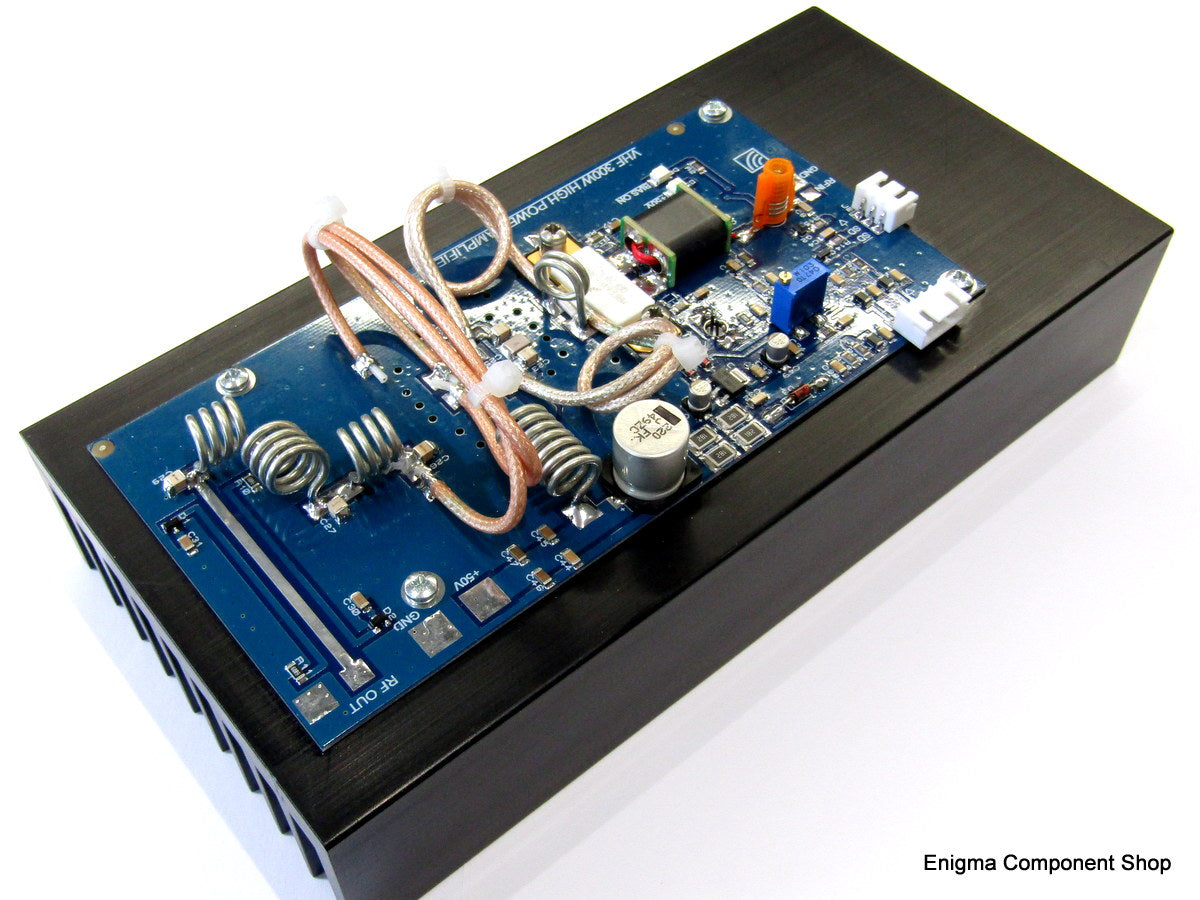

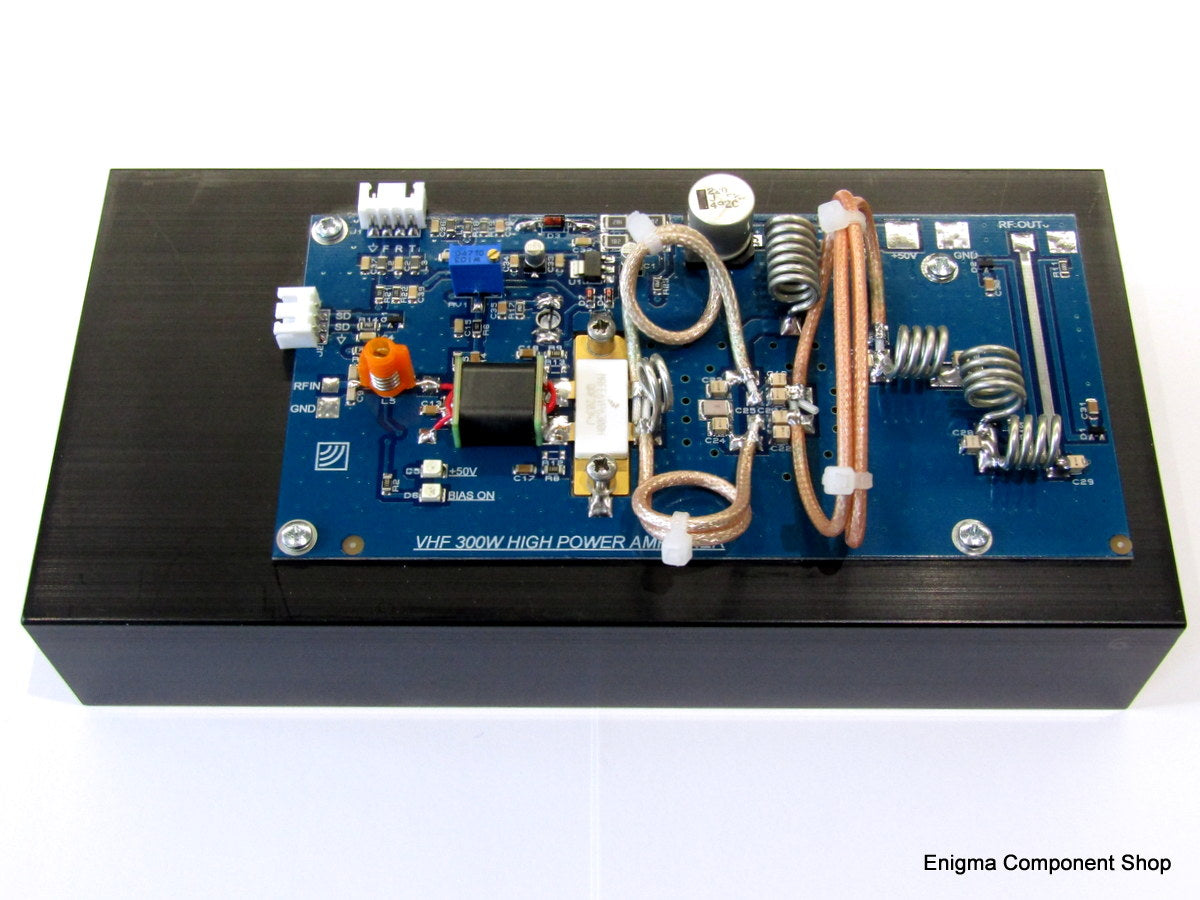

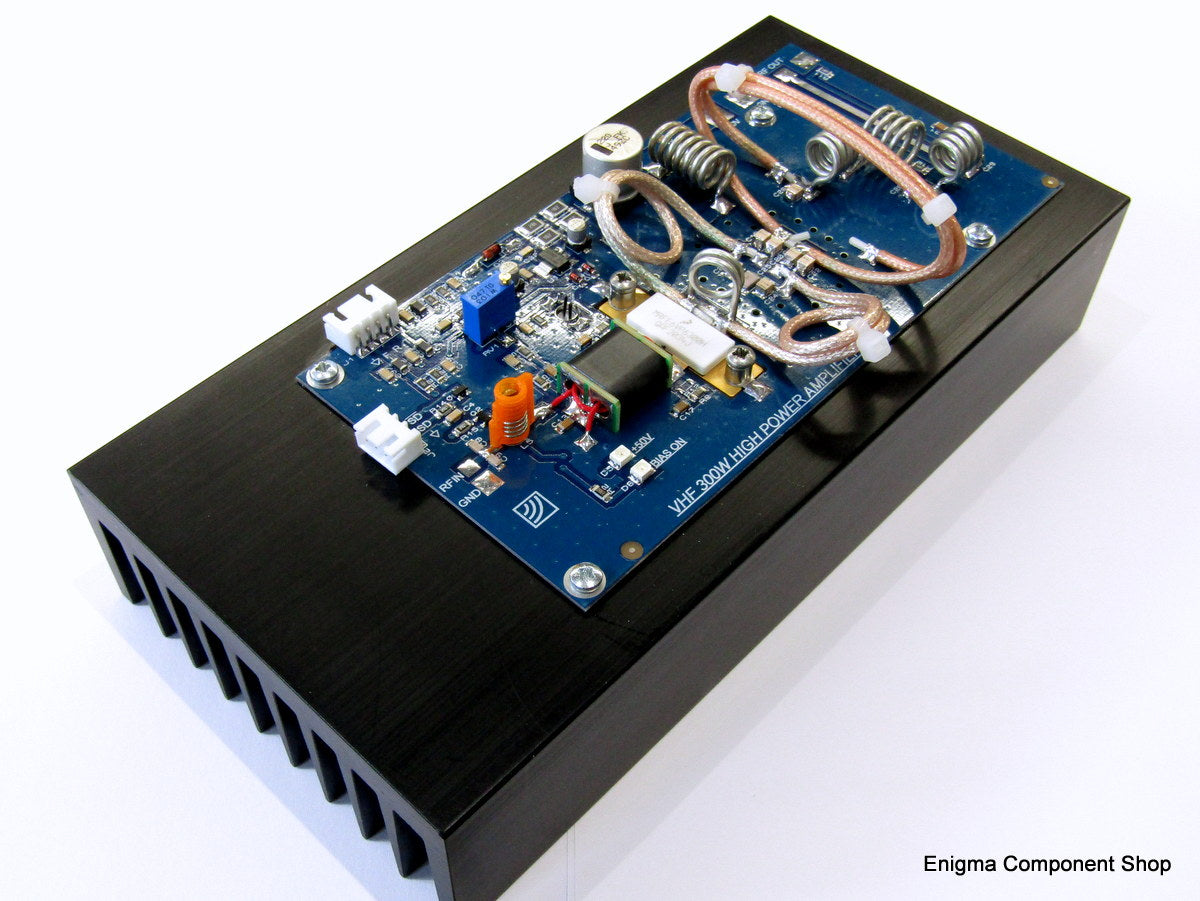

Der Verstärker wird komplett montiert und auf einem Kühlkörper getestet geliefert. Für ein fertiges Produkt müssen Sie ein Gehäuse, einen Lüfter mit mindestens 50 cfm, ein 500-W-/48-50-V-Netzteil, Koaxialrelais, Koaxialkabel und Anschlüsse hinzufügen.

Für diejenigen, die diesen Verstärker von Grund auf neu bauen möchten, ist hier auch ein Bausatz erhältlich.

Merkmale:

-Vollständig montierter und getesteter Verstärkerbaustein

-Hochwertige Komponenten, die durchgehend verwendet werden

- Neuester hochrobuster MRFE6VP6300H RF-Mosfet

-Hocheffizientes Design

-Breitband, erfordert keine Abstimmung

-Integrierter Tiefpassfilter. Hervorragende spektrale Reinheit

-On-Board-Richtkoppler und Präzisionsthermistor für SWR- und Temperaturüberwachung

-Bias-Abschaltung für PTT

-Temperaturkompensierte Mosfet-Vorspannung

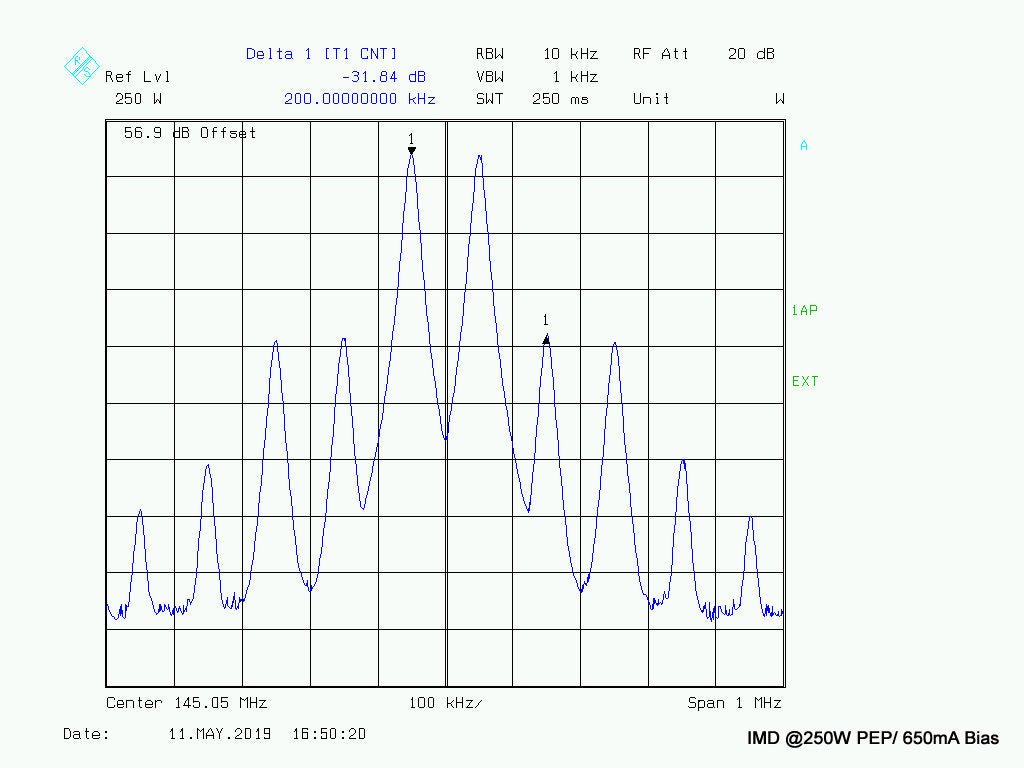

-Geeignet für FM & SSB

Spezifikationen:

-Leistungsverstärkung: >22 dB bei 48 V/50 mA Vorspannung (2 W Eingang erforderlich für > 300 W Ausgang)

-Effizienz: Ca. 70 % bei 350 W/ 48 V (FM-Modus)

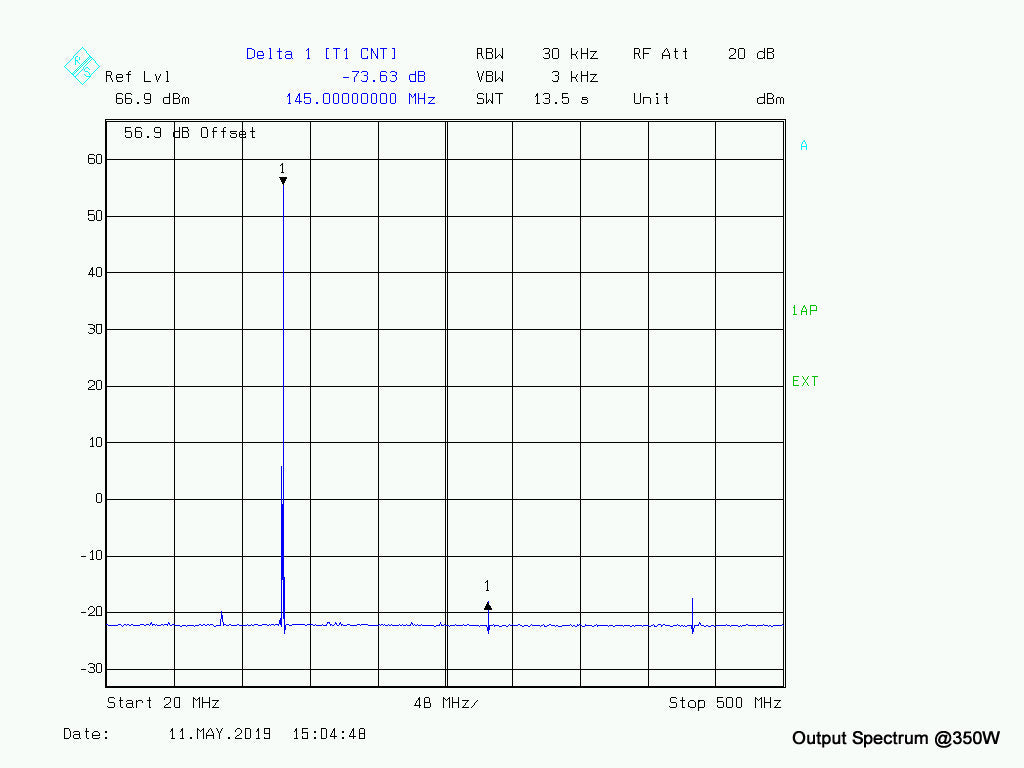

-Harmonischer Ausgang: <-70dBc, 140-150MHz

-Stromaufnahme: Typisch 10A bei 48V

-Geliefert, getestet und eingerichtet für den FM-Einsatz, SSB erfordert eine Neueinstellung der Vorspannung

-Mismatch-Robustheit: >SWR 65:1. Am Ausgang ohne Beschädigung auf Leerlauf und Kurzschluss getestet.

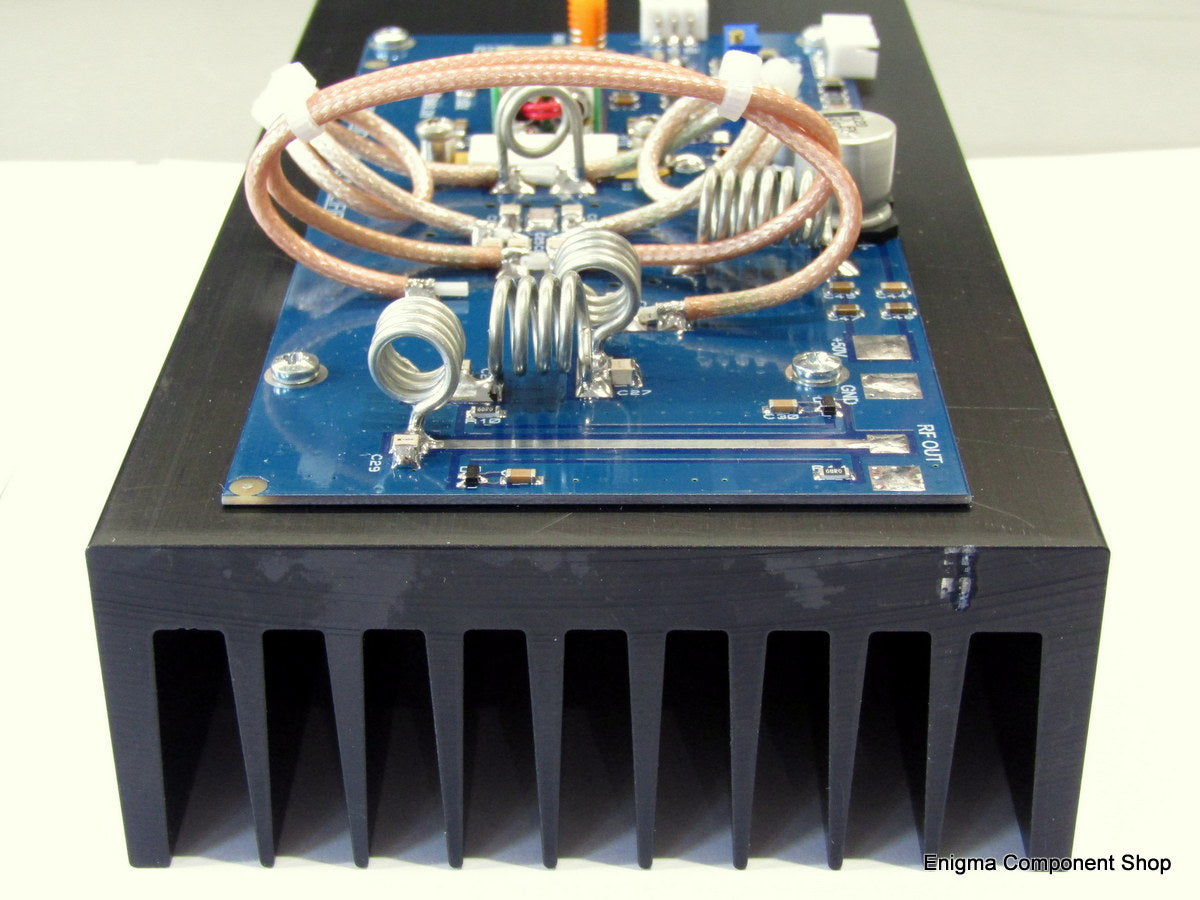

-Größe: 200 (L) x 100 (B) x 75 (H) mm (montiert auf Enigma HS200 Kühlkörper).

-Spannungsausgänge über einen Randstecker zur thermischen und SWR-Überwachung, geeignet für den Anschluss an einen Mikrocontroller

- Bias-Abschaltung für PTT (Dual-Modus, entweder Masse oder +5-12-V-Eingang zum Deaktivieren der Vorspannung)

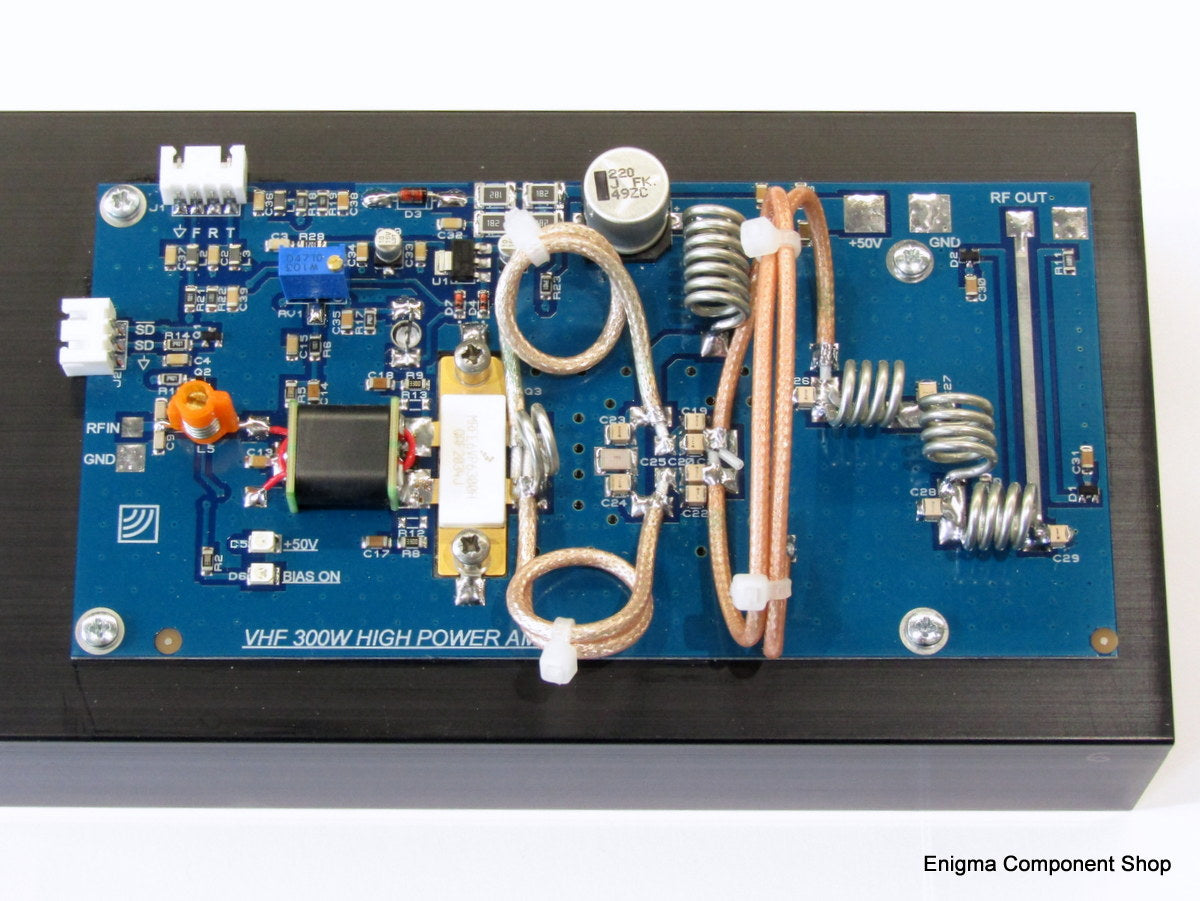

-LED-Anzeigen für +50-V-Versorgung und PTT-Vorspannung eingeschaltet.

-Lieferung mit vollständiger Anleitung und technischem Support per E-Mail.
