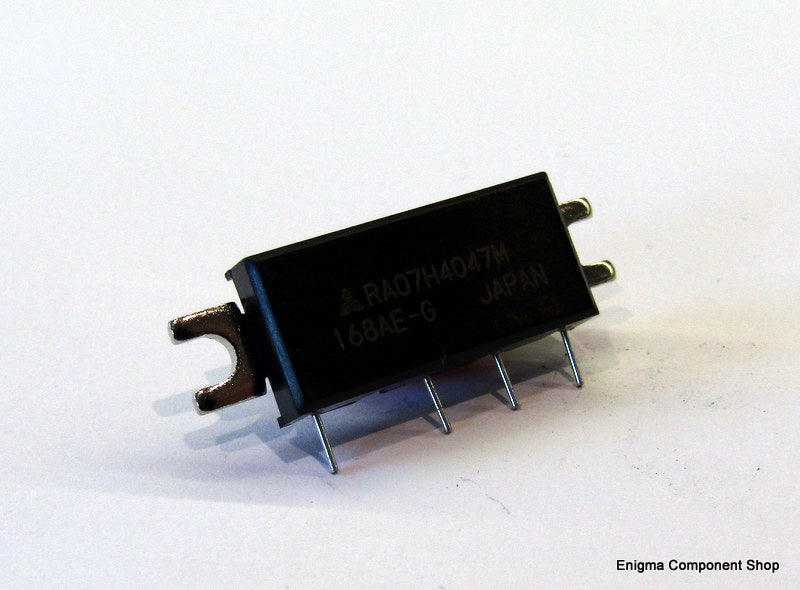

Mitsubishi RA07H4047M HF-Leistungsverstärkermodul

Mitsubishi HF-Leistungsmodul für das UHF-400-470-MHz-Band.

Bewertet mit 7 W Leistung bei einer Versorgungsspannung von 12,5 V.

Einsetzbar für Amateurfunkprojekte im 70cm-Band.

Es werden nur Original-Mitsubishi-Geräte höchster Qualität geliefert.

Die vollständigen Spezifikationen finden Sie im Datenblatt.

Einzeln verkauft.

Erhältlich einzeln oder zusammen mit einer Verstärkerplatine (Details unten) für einen Rabatt.

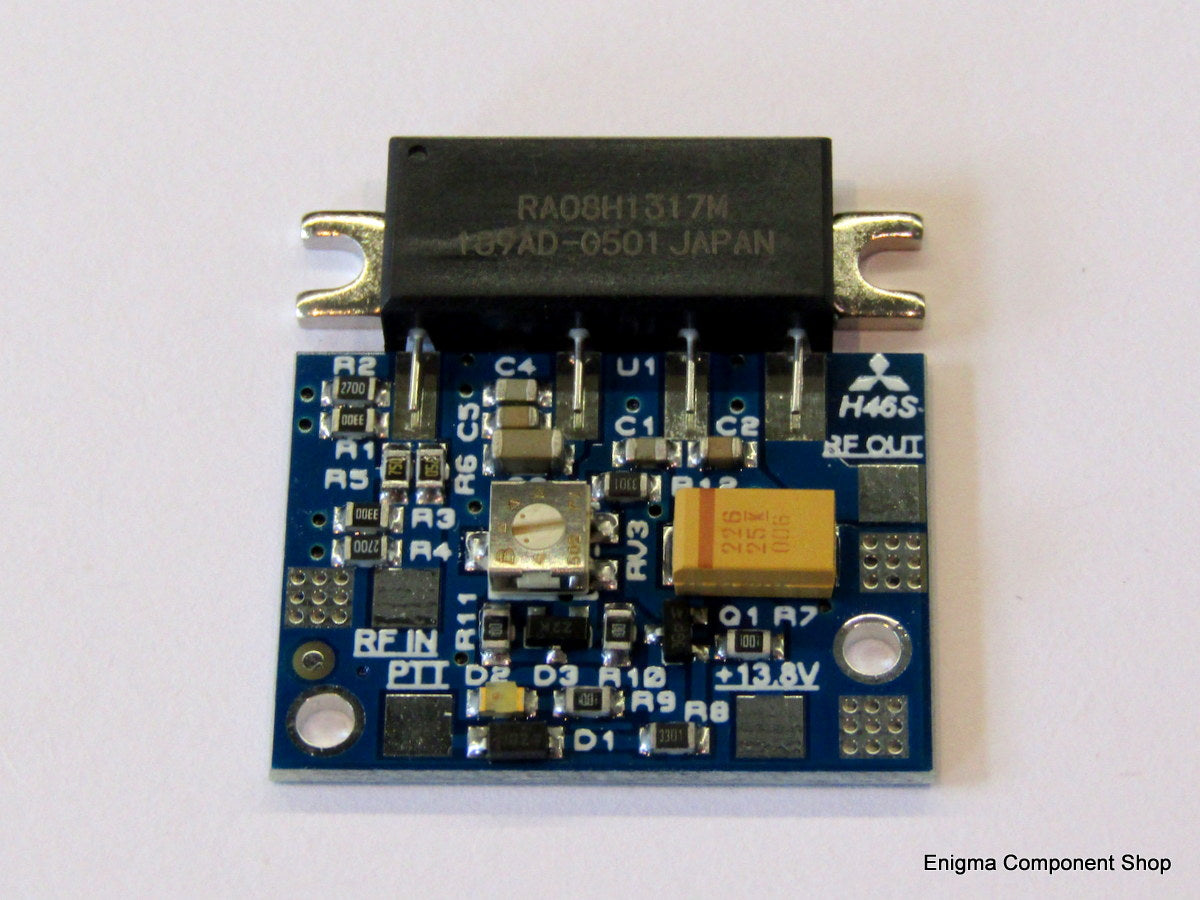

Die Enigma Broadcast H46S-Verstärkerplatine ist geeignet, um die notwendigen Verbindungen zu den kleineren Mitsubishi-Modulen der RA-Serie im H46S-Gehäuse bereitzustellen. Die meisten der RA07- und RA08-Serien werden von diesem Paket abgedeckt.

Die Platine bietet die notwendige Stromversorgungsentkopplung, koaxiale Ein- und Ausgangsanschlüsse, Bias-Regler, 6-dB-Eingangsdämpfung und einen PTT-Bias-Regler mit LED-PTT-Anzeige.

Die Platine misst nur 30 x 22 mm und ist somit perfekt, um eine ordentliche und kompakte Verstärkerstufe zu vervollständigen. Lieferung mit Bedienungsanleitung und Schaltplan.

Merkmale und Spezifikationen

• Kompakte Größe 30 x 22 x 5 mm
• Bias-Einstellbereich 1,9-4,7 V
• Gleichstromeingang 12–13,8 V
• Bias aktivieren über PTT-Schalter (Pad mit Masse verbinden)
• LED-PTT-Anzeige (Vorspannung an).
• Integrierter 6-dB-HF-Eingangsdämpfer (max. 0,5 W Belastbarkeit)
• 50Ω Microstrip-Leitung für koaxialen Ausgangsanschluss
• Einfache Montage:- Löten Sie Modul- und Stromkabel, Eingangs- und Ausgangskoaxialkabel an und schrauben Sie es dann auf einen Kühlkörper
• Durchweg hochwertige Komponenten verwendet
• Niedrige Kosten - Großer Wert
• Entworfen und hergestellt in Großbritannien
