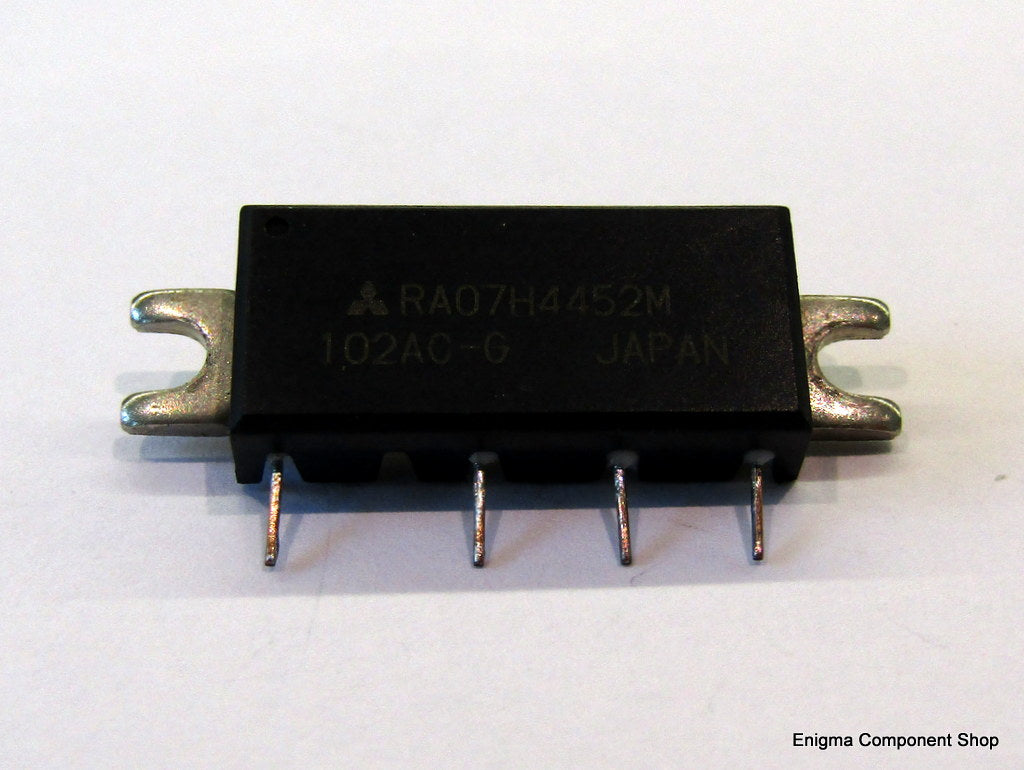

Mitsubishi RA07H4452M HF-Leistungsverstärkermodul

£23.99 GBP (excl. VAT)
 pro
Versand wird beim Checkout berechnet

In Stock: 1

Hochwertige Komponenten
Hochwertige Komponenten zu tollen Preisen.

Schnelle Lieferung
Bestellungen werden täglich innerhalb von 24 Stunden nach Bestelleingang versandt.

Downloads

Produktbeschreibung

Mitsubishi HF-Leistungsmodul für das UHF-440-520-MHz-Band.

Nennleistung 7 W bei einer Versorgungsspannung von 12,5 V und einer Eingangsleistung von 20 mW.

Einsetzbar für Amateurfunkprojekte im 70cm-Band.

Es werden nur Original-Mitsubishi-Geräte höchster Qualität geliefert.

Die vollständigen Spezifikationen finden Sie im Datenblatt.

Erhältlich einzeln oder zusammen mit einer Verstärkerplatine (Details unten) für einen Rabatt.

Die Enigma Broadcast H46S-Verstärkerplatine ist geeignet, um die notwendigen Verbindungen zu den kleineren Mitsubishi-Modulen der RA-Serie im H46S-Gehäuse bereitzustellen. Die meisten der RA07- und RA08-Serien werden von diesem Paket abgedeckt.

Die Platine bietet die notwendige Stromversorgungsentkopplung, koaxiale Ein- und Ausgangsanschlüsse, Bias-Regler, 6-dB-Eingangsdämpfung und einen PTT-Bias-Regler mit LED-PTT-Anzeige.

Die Platine misst nur 30 x 22 mm und ist somit perfekt, um eine ordentliche und kompakte Verstärkerstufe zu vervollständigen. Lieferung mit Bedienungsanleitung und Schaltplan.

Merkmale und Spezifikationen

  • Kompakte Größe 30 x 22 x 5 mm
  • Bias-Einstellbereich 1,9-4,7 V
  • Gleichstromeingang 12–13,8 V
  • Bias aktivieren über PTT-Schalter (Pad mit Masse verbinden)
  • LED-PTT-Anzeige (Vorspannung an).
  • Integrierter 6-dB-HF-Eingangsdämpfer (max. 0,5 W Belastbarkeit)
  • 50Ω Microstrip-Leitung für koaxialen Ausgangsanschluss
  • Einfache Montage:- Löten Sie Modul- und Stromkabel, Eingangs- und Ausgangskoaxialkabel an und schrauben Sie es dann auf einen Kühlkörper
  • Durchweg hochwertige Komponenten verwendet
  • Niedrige Kosten - Großer Wert
  • Entworfen und hergestellt in Großbritannien
