Mitsubishi RA30H1317M1 HF-Leistungsverstärkermodul
In Stock: 1
Hochwertige Komponenten
Hochwertige Komponenten zu tollen Preisen.
Schnelle Lieferung
Bestellungen werden täglich innerhalb von 24 Stunden nach Bestelleingang versandt.

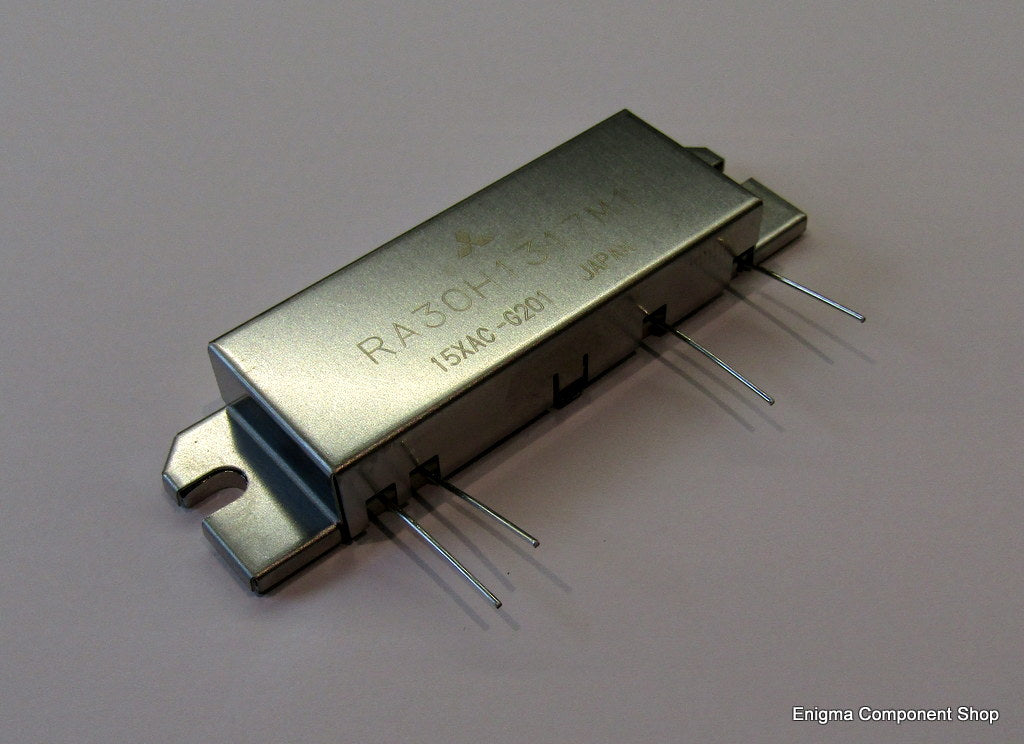

Das Mitsubishi RA30H1317M1 ist ein 30 W, 12,5 V VHF 135–175 MHz HF-Verstärkermodul.
Dies ist eine verbesserte Version von RA30H1317M.
Einsetzbar für Amateurfunkprojekte im 2m-Band.
Es werden nur Original-Mitsubishi-Geräte höchster Qualität geliefert.
Die vollständigen Spezifikationen finden Sie im Datenblatt.
Kann einzeln oder zusammen mit einer Verstärkerplatine zu einem Preisnachlass gekauft werden (wählen Sie die Option aus dem Pulldown-Menü oben).

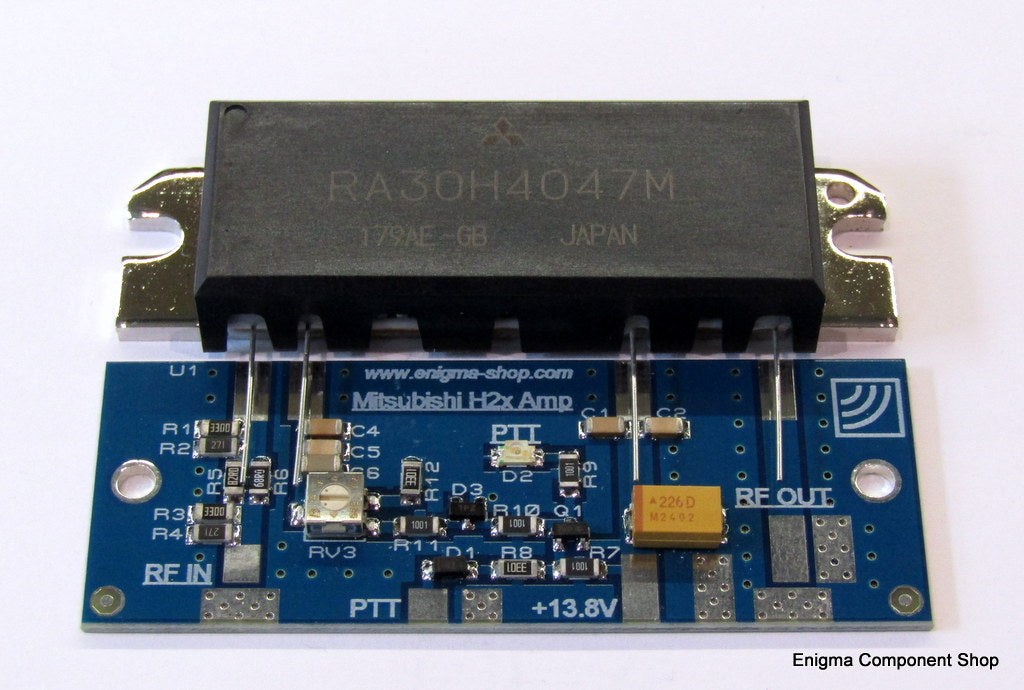

Die Enigma Broadcast H2x-Verstärkerplatine ist geeignet, um die notwendigen Verbindungen zu vielen der beliebten Mitsubishi-Module der RA-Serie in den H2M- oder H2S-Gehäusen bereitzustellen. Die meisten der Serien RA13, RA18, RA30, RA45, RA55, RA60 und RA80 werden von diesen beiden Paketen abgedeckt.
Das Modul bietet die notwendige Stromversorgungsentkopplung, koaxiale Ein- und Ausgangsanschlüsse, Bias-Regler, 6dB-Eingangsdämpfung und einen PTT-Boas-Regler mit LED-PTT-Anzeige.
Die Platine misst nur 67 x 25 mm und ist somit perfekt, um eine ordentliche und kompakte Verstärkerstufe zu vervollständigen. Lieferung mit Bedienungsanleitung und Schaltplan.
Merkmale und Spezifikationen
- Kompakte Größe 67 x 25 x 5 mm
- Vorspannungseinstellung 2-5,2 V
- Gleichstromeingang 12–13,8 V
- Bias-Deaktivierung über PTT-Schalter (Pad mit Masse verbinden)
- LED-PTT-Anzeige (Vorspannung an).
- Integrierter 6-dB-HF-Eingangsdämpfer (max. 1 W Belastbarkeit)
- 50Ω Microstrip-Leitung für koaxialen Ausgangsanschluss
- Einfache Montage:- Löten Sie Modul- und Stromkabel, Eingangs- und Ausgangskoaxialkabel an und schrauben Sie es dann auf den Kühlkörper
- Durchweg hochwertige Komponenten verwendet
- Niedrige Kosten - Großer Wert
- Entworfen und hergestellt in Großbritannien
Bitte überprüfen Sie vor dem Kauf dieses Produkts das Datenblatt Ihres RA-Moduls, um sicherzustellen, dass die Spezifikationen Ihren Anforderungen entsprechen.
