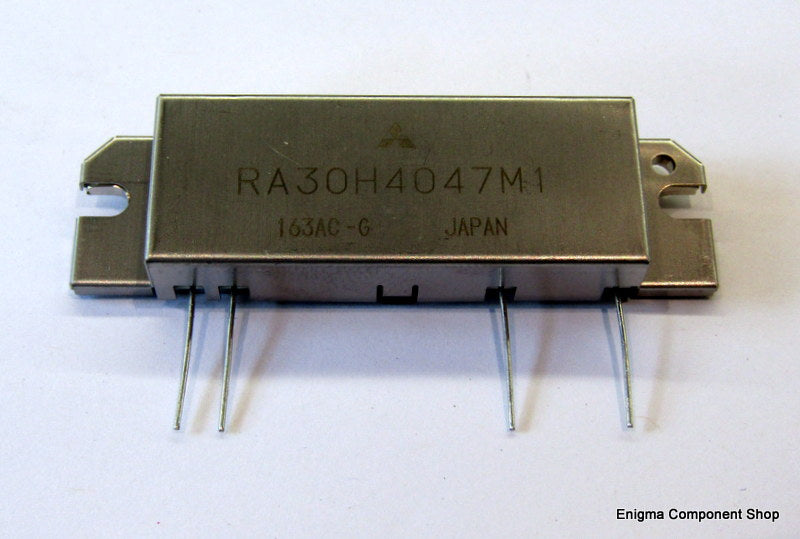

Mitsubishi RA30H4047M1 HF-Leistungsmodul

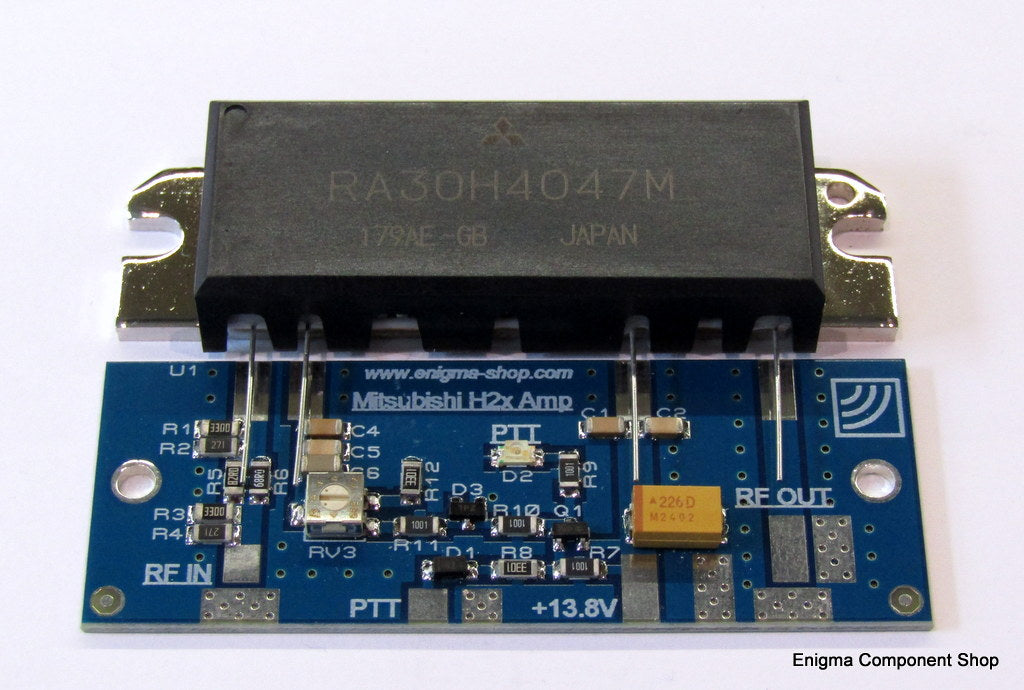

Die Enigma Broadcast H2x-Verstärkerplatine ist geeignet, um die notwendigen Verbindungen zu vielen der beliebten Mitsubishi-Module der RA-Serie in den H2M- oder H2S-Gehäusen bereitzustellen. Die meisten der Serien RA13, RA18, RA30, RA45, RA55, RA60 und RA80 werden von diesen beiden Paketen abgedeckt.

Das Modul bietet die notwendige Stromversorgungsentkopplung, koaxiale Ein- und Ausgangsanschlüsse, Bias-Regler, 6dB-Eingangsdämpfung und einen PTT-Boas-Regler mit LED-PTT-Anzeige.

Die Platine misst nur 67 x 25 mm und ist somit perfekt, um eine ordentliche und kompakte Verstärkerstufe zu vervollständigen. Lieferung mit Bedienungsanleitung und Schaltplan.

Merkmale und Spezifikationen

• Kompakte Größe 67 x 25 x 5 mm
• Vorspannungseinstellung 2-5,2 V
• Gleichstromeingang 12–13,8 V
• Bias-Deaktivierung über PTT-Schalter (Pad mit Masse verbinden)
• LED-PTT-Anzeige (Vorspannung an).
• Integrierter 6-dB-HF-Eingangsdämpfer (max. 1 W Belastbarkeit)
• 50Ω Microstrip-Leitung für koaxialen Ausgangsanschluss
• Einfache Montage:- Löten Sie Modul- und Stromkabel, Eingangs- und Ausgangskoaxialkabel an und schrauben Sie es dann auf den Kühlkörper
• Durchweg hochwertige Komponenten verwendet
• Niedrige Kosten - Großer Wert
• Entworfen und hergestellt in Großbritannien

Bitte überprüfen Sie vor dem Kauf dieses Produkts das Datenblatt Ihres RA-Moduls, um sicherzustellen, dass die Spezifikationen Ihren Anforderungen entsprechen.
