  • Vendor: Mitsubishi

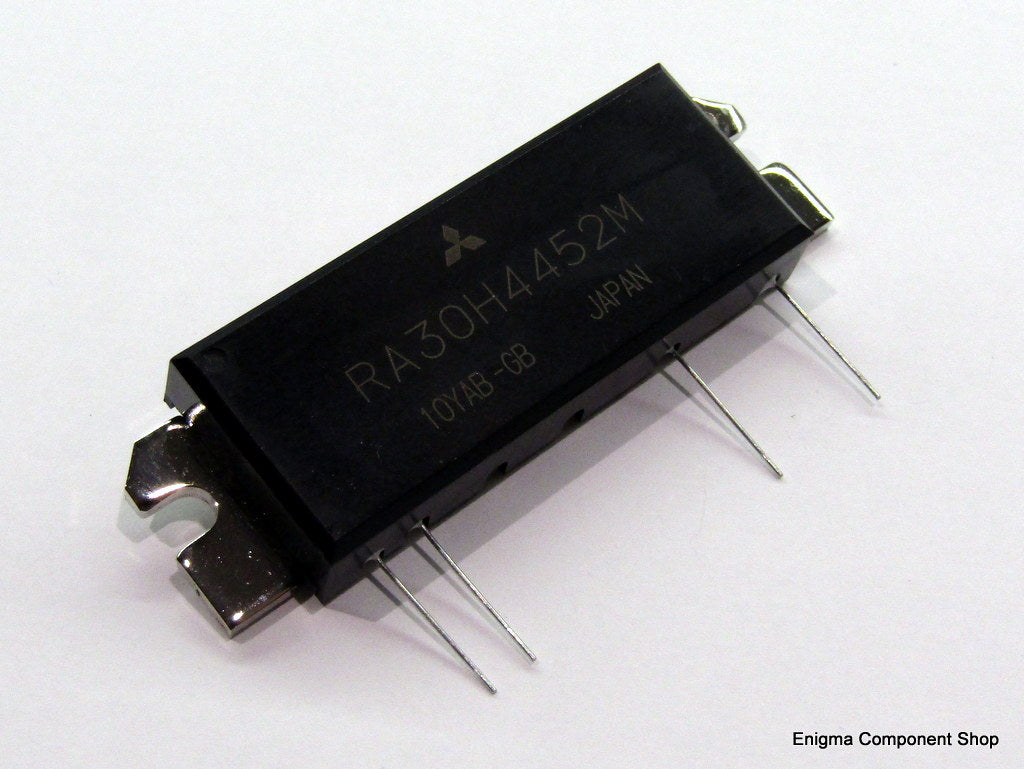

Mitsubishi RA30H4452M HF-Leistungsmodul

£42.99 GBP (excl. VAT)
 pro
Versand wird beim Checkout berechnet

In Stock: 2

Hochwertige Komponenten
Hochwertige Komponenten zu tollen Preisen.

Schnelle Lieferung
Bestellungen werden täglich innerhalb von 24 Stunden nach Bestelleingang versandt.

Downloads

Produktbeschreibung

Mitsubishi HF-Leistungsmodul für das UHF-440-520-MHz-Band.

Nennleistung von 30 W bei einer Versorgungsspannung von 12,5 V.

Weitere Einzelheiten entnehmen Sie bitte dem Datenblatt.

Einzeln oder zusammen mit einer Verstärkerplatine zu einem Preisnachlass erhältlich.

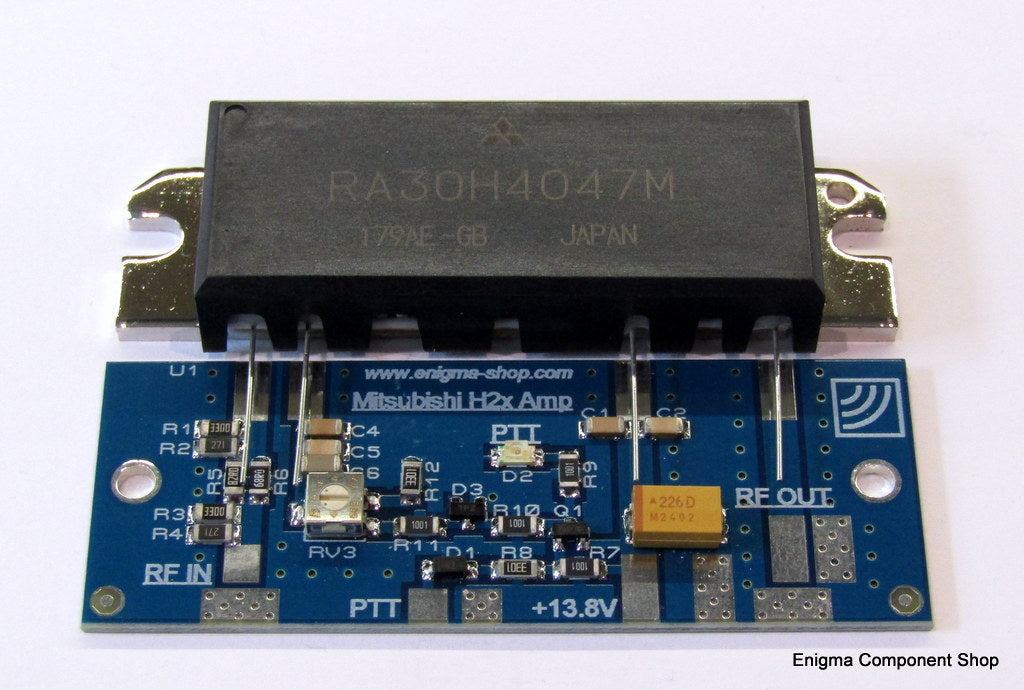

H2X-Verstärkerplatine

Die Enigma Broadcast H2x-Verstärkerplatine ist geeignet, um die notwendigen Verbindungen zu vielen der beliebten Mitsubishi-Module der RA-Serie in den H2M- oder H2S-Gehäusen bereitzustellen. Die meisten der Serien RA13, RA18, RA30, RA45, RA55, RA60 und RA80 werden von diesen beiden Paketen abgedeckt.

Das Modul bietet die notwendige Stromversorgungsentkopplung, koaxiale Ein- und Ausgangsanschlüsse, Bias-Regler, 6dB-Eingangsdämpfung und einen PTT-Boas-Regler mit LED-PTT-Anzeige.

Die Platine misst nur 67 x 25 mm und ist somit perfekt, um eine ordentliche und kompakte Verstärkerstufe zu vervollständigen. Lieferung mit Bedienungsanleitung und Schaltplan.

Merkmale und Spezifikationen

  • Kompakte Größe 67 x 25 x 5 mm
  • Vorspannungseinstellung 2-5,2 V
  • Gleichstromeingang 12–13,8 V
  • Bias-Deaktivierung über PTT-Schalter (Pad mit Masse verbinden)
  • LED-PTT-Anzeige (Vorspannung an).
  • Integrierter 6-dB-HF-Eingangsdämpfer (max. 1 W Belastbarkeit)
  • 50Ω Microstrip-Leitung für koaxialen Ausgangsanschluss
  • Einfache Montage:- Löten Sie Modul- und Stromkabel, Eingangs- und Ausgangskoaxialkabel an und schrauben Sie es dann auf den Kühlkörper
  • Durchweg hochwertige Komponenten verwendet
  • Niedrige Kosten - Großer Wert
  • Entworfen und hergestellt in Großbritannien

Bitte überprüfen Sie vor dem Kauf dieses Produkts das Datenblatt Ihres RA-Moduls, um sicherzustellen, dass die Spezifikationen Ihren Anforderungen entsprechen.
