LED-Hintergrundbeleuchtungs-Upgrade-Kit der FSE-Serie von Rohde & Schwarz

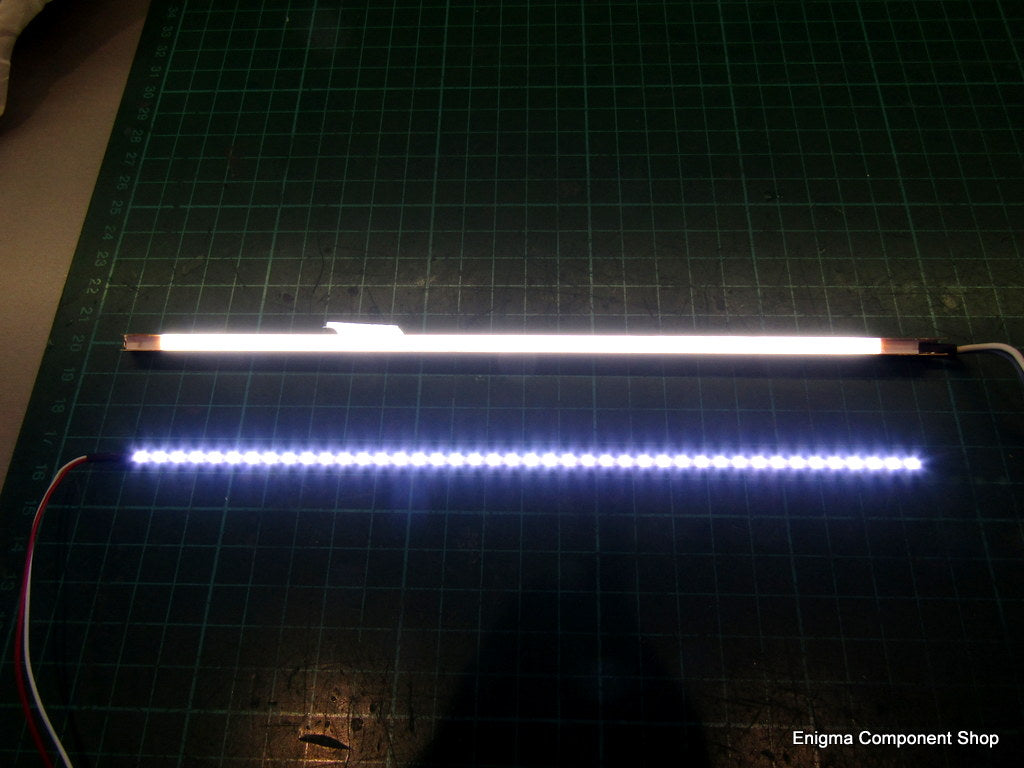

Dies ist ein LED-Upgrade-Kit zum Ersetzen der CCFL-Hintergrundbeleuchtungsröhre in den Analysatoren der FSE-Serie von Rohde & Schwarz.

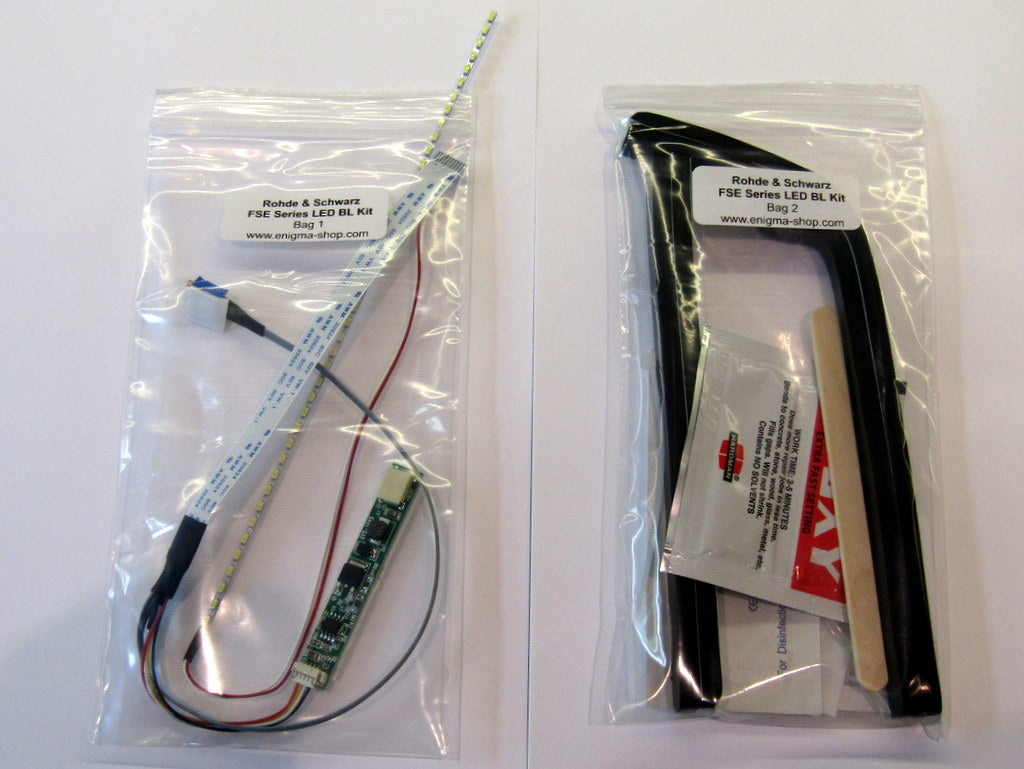

Im Bausatz enthalten ist:

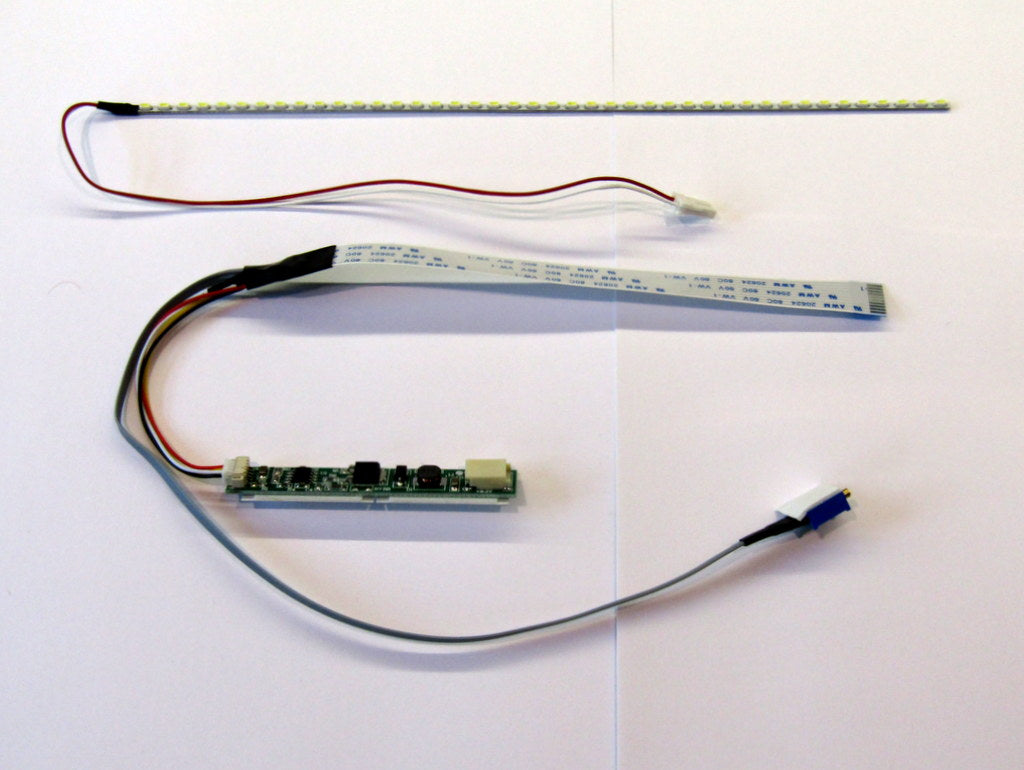

• LED-Streifen, LED-Treiberplatine und Kabelbaum mit Helligkeitsregelung

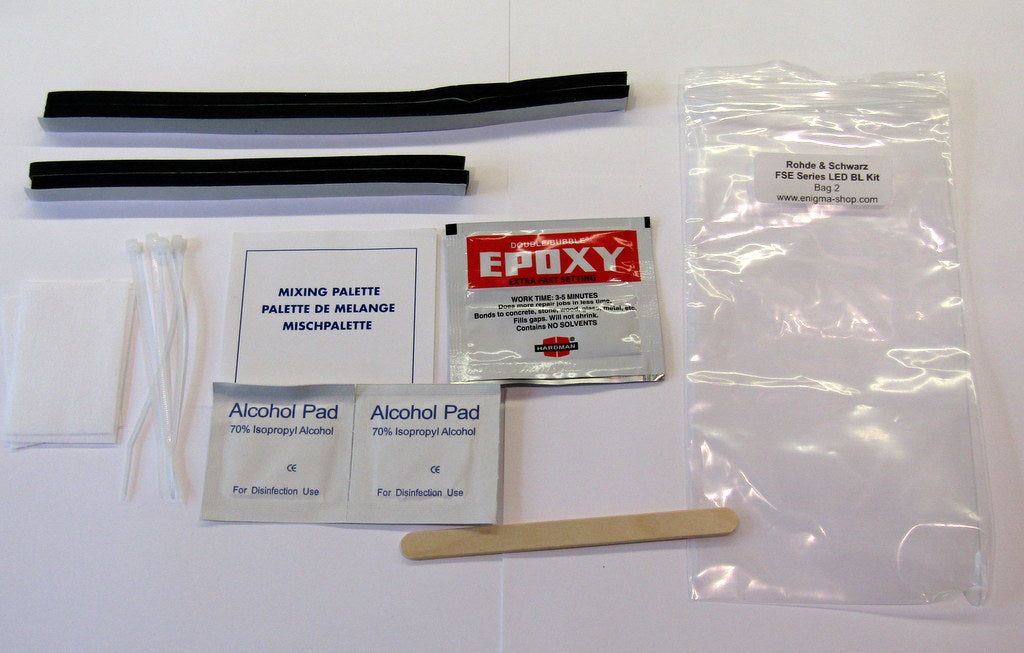

• Kleber für die Montage des LED-Streifens in die alte CCLF-Halterung
• Reinigungstücher und fusselfreie Tücher zur Reinigung des LCD-Panels und des Instrumentenglases
• Ersatzschaumsicke, die sich bei diesen Instrumenten oft verschlechtert

Die Montage dieses Kits dauert einige Stunden und erfordert nur Handwerkzeuge (plus optionalen Lötkolben) und eine große Werkbank. Das Kit kann bei Bedarf zu einem späteren Zeitpunkt entfernt werden und verändert oder kannibalisiert das Instrument nicht dauerhaft.

Bitte beachten Sie:

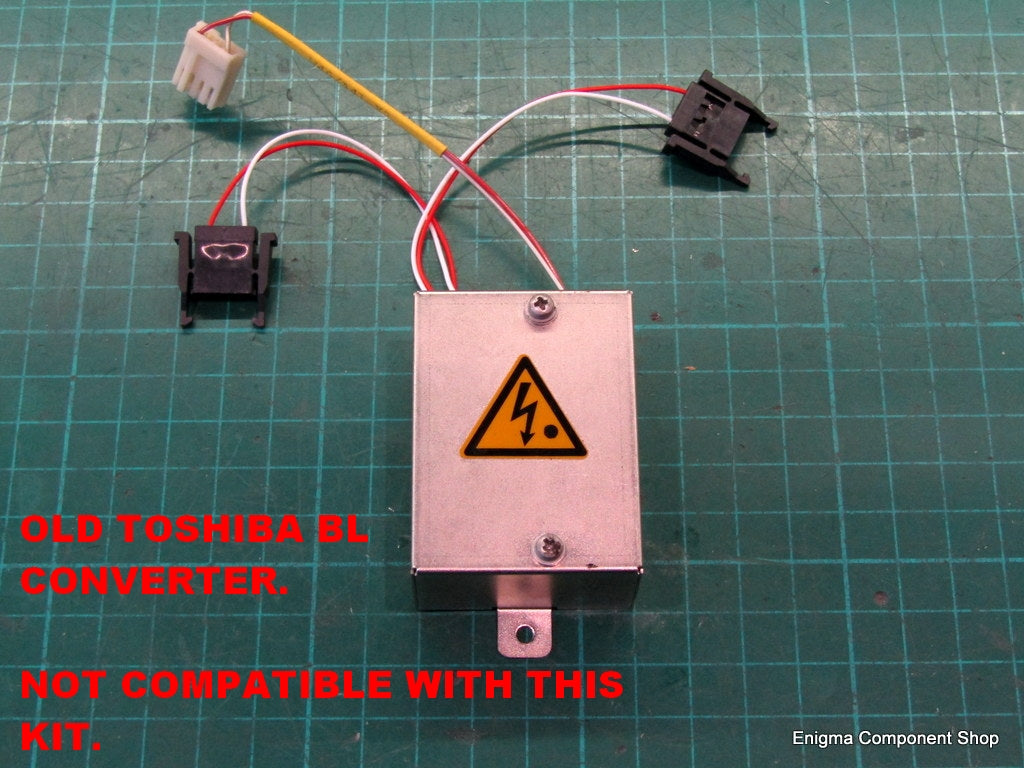

Dieses Kit ist nicht mit einigen sehr frühen "Red Face"-Analysatoren kompatibel, die ein Toshiba-LCD-Panel enthalten. Wenn Sie eine der roten Fronteinheiten haben (roter Rahmen um den Bildschirm auf der Vorderseite), müssen Sie die hinteren Füße mit einem Pozidrive PZ2-Schraubendreher entfernen und die obere Abdeckung zurückschieben. Schauen Sie in die Frontplatte und wenn Sie eine kleine Backlight-Konverterbox sehen, wie auf dem Foto oben, funktioniert dieses Kit nicht mit Ihrem Gerät. Dieses Kit wurde entwickelt, um die CCFL-Röhre in einem NEC NL6448AC30-10 LCD-Panel zu ersetzen und nicht das frühere Toshiba-Panel, also prüfen Sie bitte zuerst, bevor Sie dieses Kit bestellen, ob Sie ein "Red Face"-Instrument haben.
