Trans4m Transverter-Kit von Chris Bryant G3WIE

Der Trans4m ist ein 70-MHz-4-m-Transverter mit entweder 21-MHz- oder 28-MHz-Eingang und erhältlich mit Standard- oder High-Dynamic-Range-Empfängeroptionen.

Entworfen von Chris Bryant G3WIE. Spezifikationen wie folgt:

Allgemein

Größe: Leiterplatte 180 x 125 mm
Erforderliche Gesamthöhe 52 mm
Eingangsfrequenz: 21 MHz oder 28 MHz, kombinierte oder geteilte Transceiver-Verbindung
Lokaler Oszillator: Butler-Quarzoszillator als Standard. Verpackter Oszillator (XCO, TCXO usw.) kann eingebaut, aber nicht mitgeliefert werden
Stromversorgung: 12,0 V bis 14,5 V
Stromverbrauch: Rx 300mA, Tx 350mA (maximal mit allen Optionen)

Erhalten
Verstärkung von 70MHz I/p zu Transceiver o/p: 10dB – 15dB
Vorverstärker: Dual Gate Mosfet (Typ BF998) oder MMIC (Typ SPF5043)
Mixer: Symmetrischer Diodenmischer (Level-7 oder Level-17)
Rauschzahl: 2dB oder besser. Antennenrauschen auf 70MHz wird überschwemmt
Transverter-Rauschen.
Gefilterte und verstärkte 70 MHz o/p für "USB-Dongle" oder andere SDR

Übertragen
Antriebsleistung bei 21/28 MHz: 10 μWatt (-20 dBm) bis 5 W (37 dBm) fest
Abschwächer ändern
Ausgang: 0 - 100 mW (20 dBm), variiert durch spannungsgesteuertes PIN-Dioden-Dämpfungsglied
Störprodukte: Besser als 50 dB bzgl. PEP
Intermodulationsverzerrung: Besser als ~45 dB bzgl. PEP

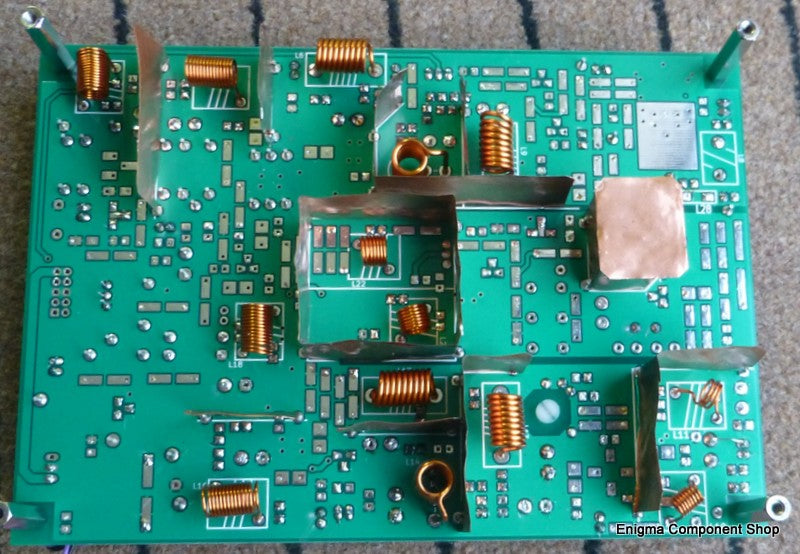

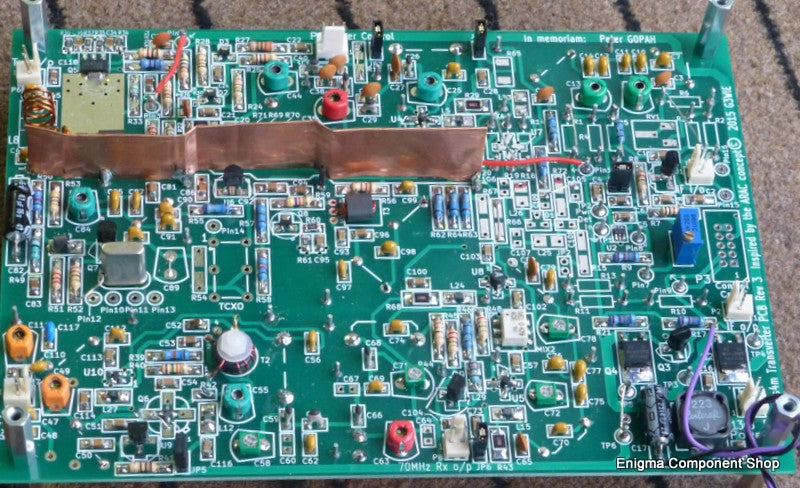

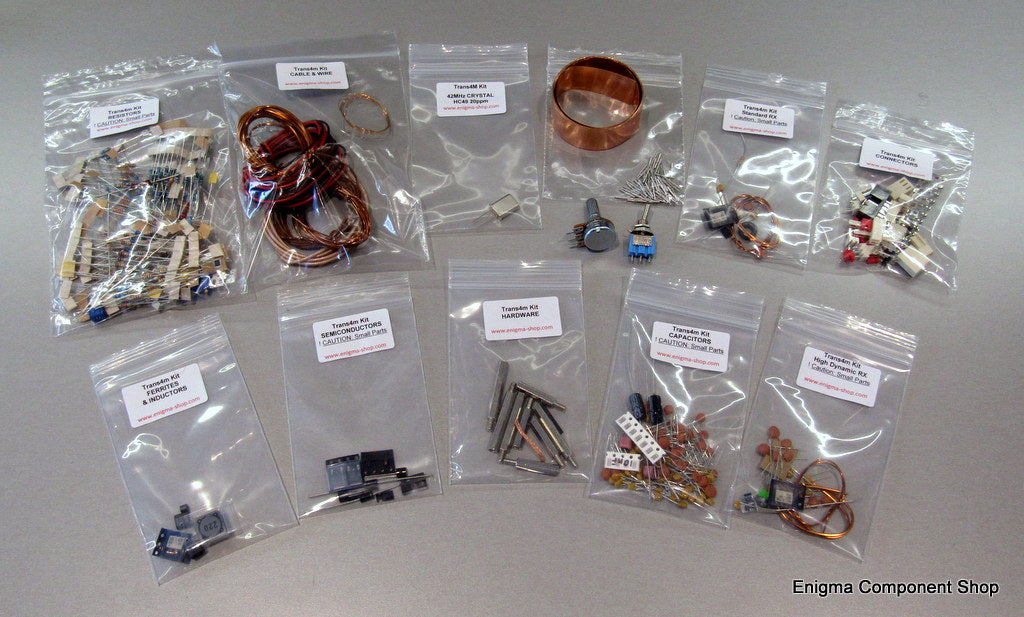

Zurzeit liefern wir ein Kit mit Teilen, ausgenommen die Leiterplatte und 3 Halbleiter , die direkt bei G3WIE erworben werden können.

Denjenigen, die den Trans4m bauen möchten, wird empfohlen, sich der Yahoo-Gruppe anzuschließen, um die neuesten Informationen, Bauanleitungen und Debugging-Ratschläge zu erhalten.

https://groups.yahoo.com/neo/groups/Trans4m-transverter/info
