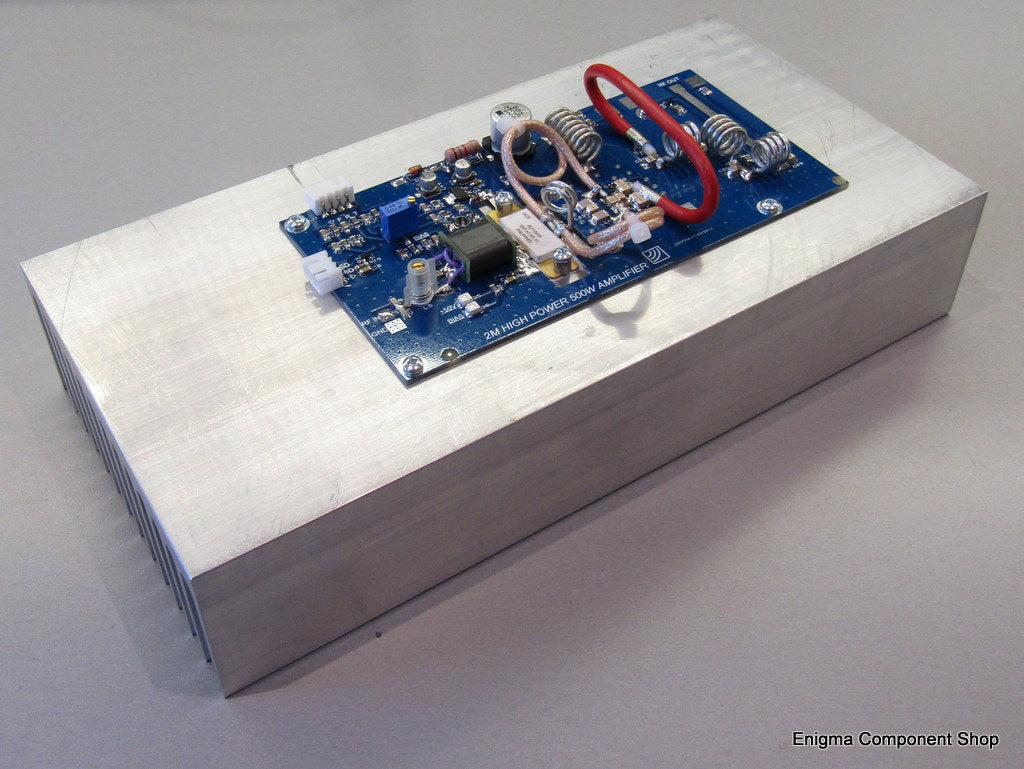

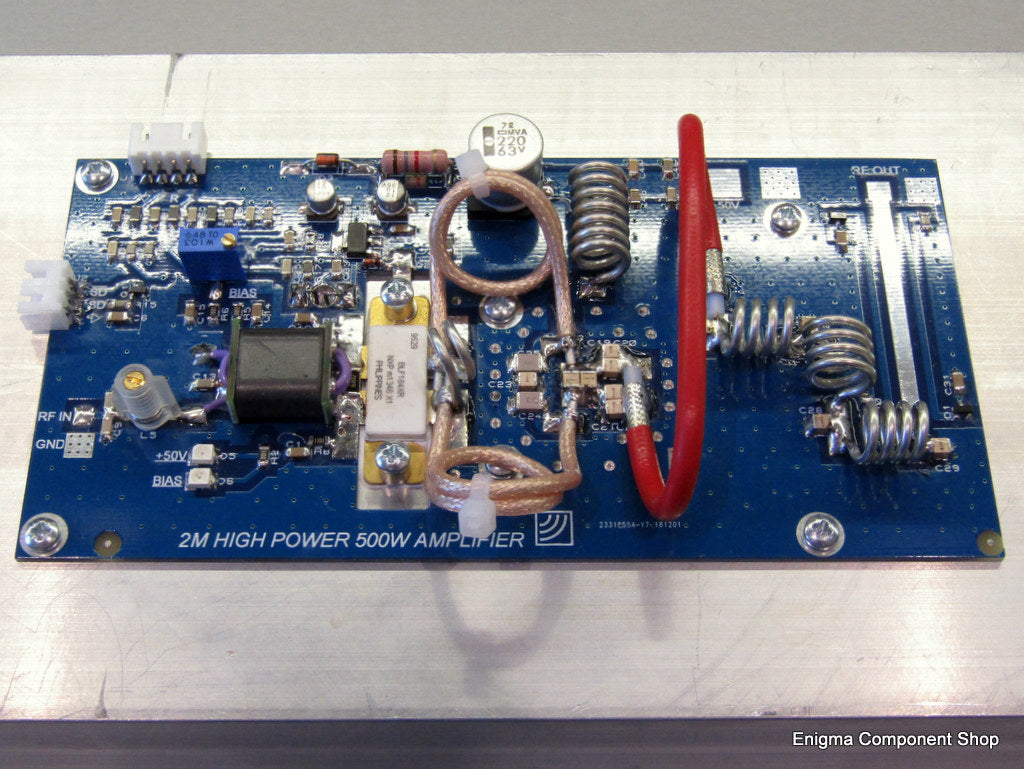

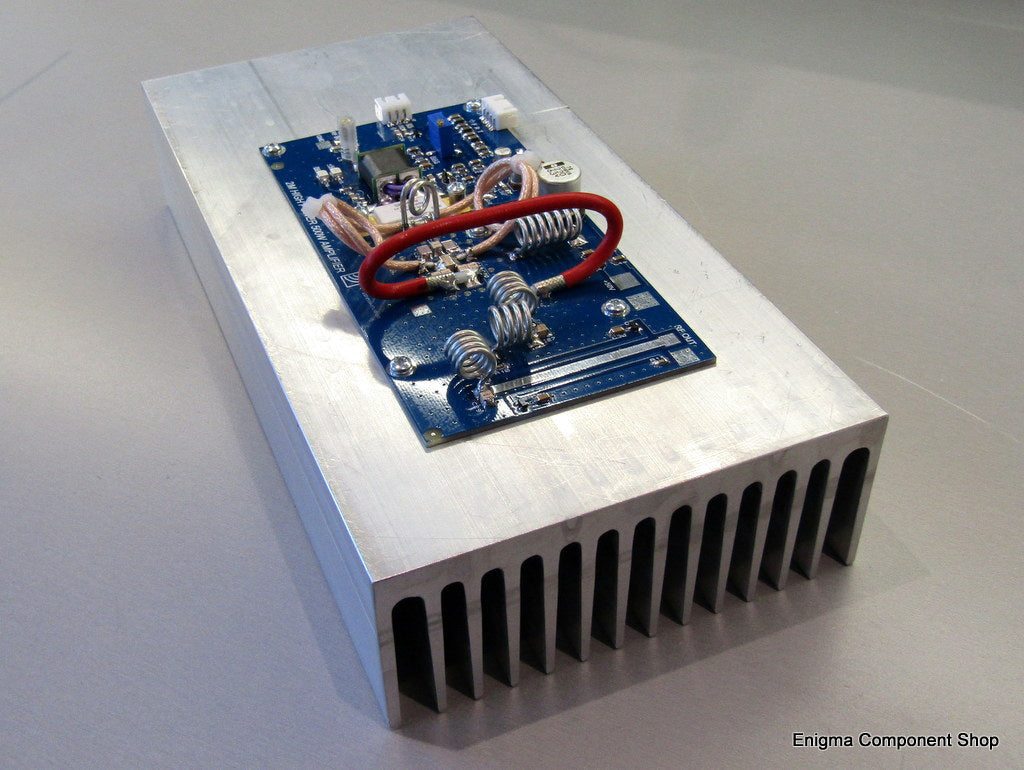

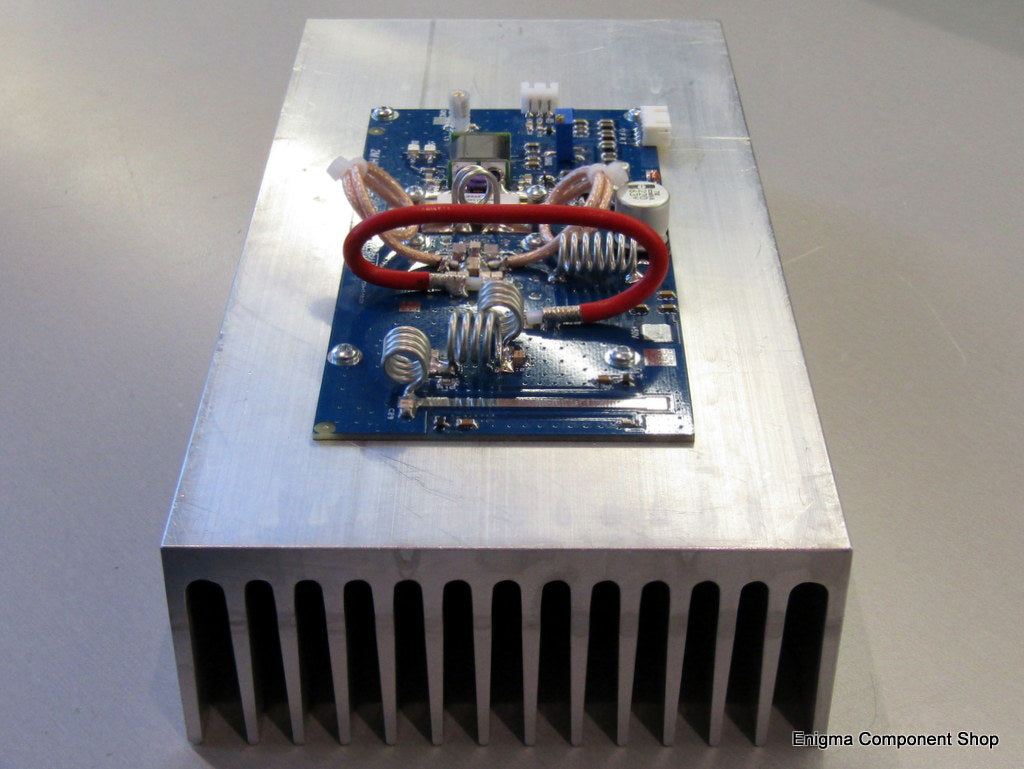

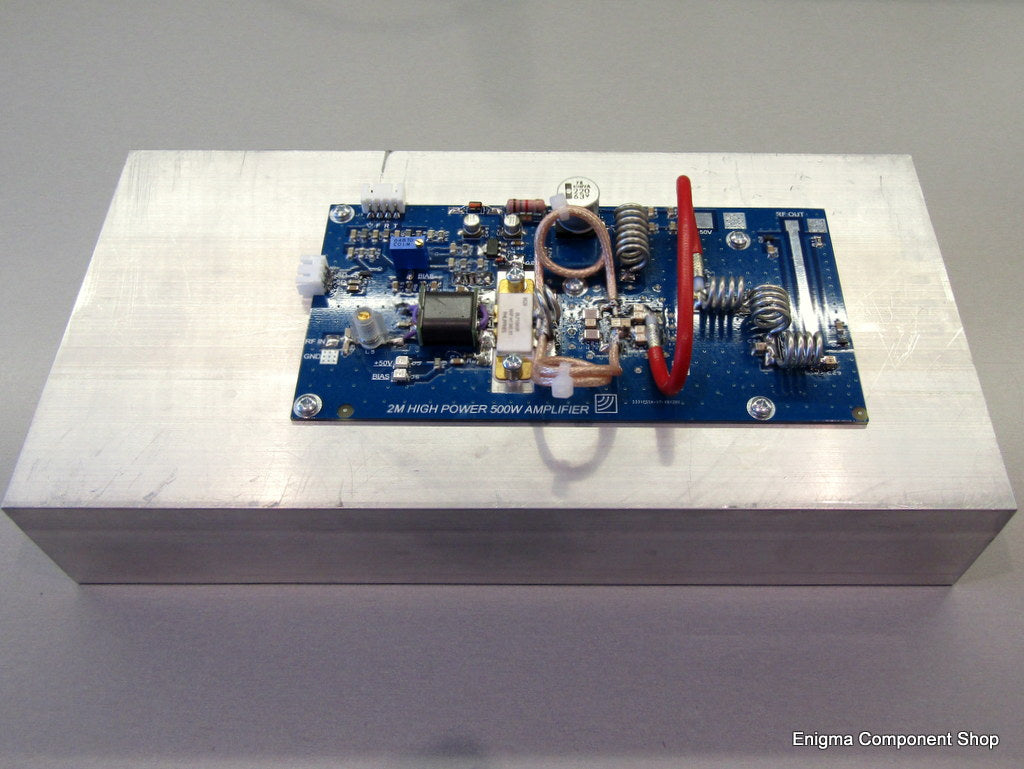

Module amplificateur radioamateur haute puissance 550W 2m avec dissipateur thermique

Clients européens et américains : veuillez nous contacter pour un devis d'expédition avant d'essayer d'acheter ce module. Vous ne pourrez pas passer à la caisse tant qu'un devis n'aura pas été fourni, merci.

L'amplificateur Enigma 550W est le grand frère de notre modèle 300W haute performance qui a été très populaire et a reçu d'excellentes critiques d'utilisateurs du monde entier.

Cet amplificateur classé de manière conservatrice est capable d'une puissance de sortie de plus de 600 W et est monté sur un énorme dissipateur thermique pour une fiabilité à long terme et un fonctionnement à basse température. Nous avons incorporé des fonctionnalités supplémentaires que vous avez suggérées, par exemple une entrée d'arrêt de polarisation en mode double pour réduire le gaspillage d'énergie lorsque l'ampli est inactif et non claveté, un réseau de compensation de température de polarisation amélioré et un capteur thermique amélioré pour le dissipateur thermique. Le transistor PA principal est l'une des pièces haute robustesse de dernière génération d'Ampleon, le BLF184XR.

En raison de la puissance de sortie élevée et de l'alignement minutieux requis, ce modèle ne sera disponible qu'en tant que produit entièrement assemblé et testé.

Veuillez consulter les caractéristiques et spécifications complètes ci-dessous :

Caractéristiques

• Haut débit, aucun réglage requis.
• Composants et construction de haute qualité utilisés partout.
• Puissance de sortie massive - jusqu'à 600W.
• Filtre passe-bas intégré, excellente pureté spectrale.
• Gain élevé, juste 3 W de lecteur nécessaires.
• Haute efficacité - fonctionne à froid.
• Biais compensé en température pour un fonctionnement linéaire.
• Dissipateur thermique massif pour une fiabilité à long terme.
• Convient pour FM et SSB
• Coupleur directionnel intégré pour la surveillance de la puissance avant et arrière.
• Surveillance intégrée de la température du dissipateur thermique.
• Transistor RF à haute robustesse capable de fonctionner dans des charges ouvertes et courtes.
• Construit, testé et aligné par des professionnels au Royaume-Uni.

Caractéristiques

Puissance de sortie : 550 W avec un lecteur de 3 W (max. 600 W avec un lecteur de 3,5 W).

Bande passante de fonctionnement : 140-150 MHz.

Gain : 22,5dB +/- 0,5dB avec une alimentation 50V.

Sortie harmonique et parasite :< -65dBc (typique -69dBc f2).

Efficacité : > 70 % PAE à une sortie de 600 W et une alimentation de 50 V (mode FM).

TOS d'entrée : < 1,3 : 1 (typique < 1,1 : 1 à 145 MHz).

Alimentation : 50V @ 18A max. (typique. 16.5A).

Surveillance : tensions de sortie pour l'alimentation FWD et REF, tension PTC pour la température du radiateur.

Désactivation de la polarisation : mode double : masse ou +5 V pour désactiver la polarisation.

Dimensions : 250(L) x 125(L) x 100(H) mm.

Poids : 2Kg.
