Module amplificateur de puissance RF Mitsubishi RA60H4452M1

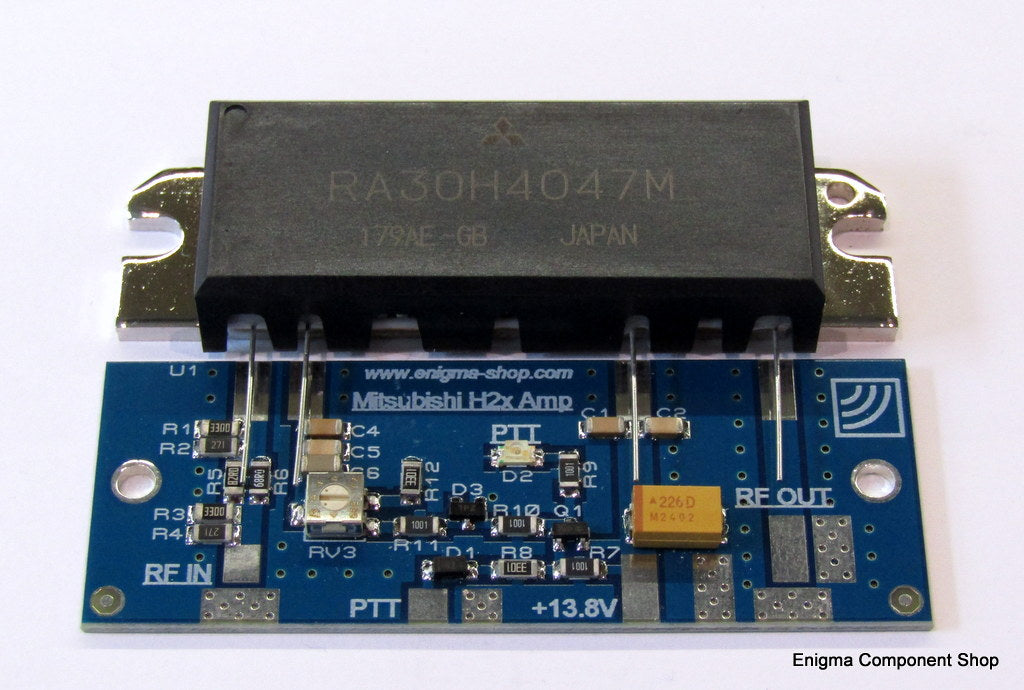

Le circuit imprimé d'amplificateur Enigma Broadcast H2x est adapté pour fournir les connexions nécessaires à de nombreux modules populaires de la série Mitsubishi RA dans les packages H2M ou H2S. La plupart des séries RA13, RA18, RA30, RA45, RA55, RA60 et RA80 sont couvertes par ces deux forfaits.

Le module fournit le découplage d'alimentation nécessaire, des connexions d'entrée et de sortie coaxiales, un contrôle de polarisation, un atténuateur d'entrée de 6 dB et un contrôle boas PTT avec indication PTT LED.

Le circuit imprimé ne mesure que 67 x 25 mm, ce qui est parfait pour terminer un étage d'amplification soigné et compact. Livré avec mode d'emploi et schéma électrique.

Caractéristiques et spécifications

• Taille compacte 67 x 25 x 5 mm
• Réglage de polarisation 2-5.2V
• Entrée d'alimentation CC 12-13,8 V
• Désactivation de la polarisation via le commutateur PTT (connectez le pad à la terre)
• Indication LED PTT (polarisation activée)
• Atténuateur d'entrée RF 6 dB intégré (puissance admissible max. 1 W)
• Ligne microruban 50Ω pour connexion de sortie coaxiale
• Montage facile : - Souder sur le module et les fils d'alimentation, entrée et sortie coaxiale, puis visser sur le dissipateur thermique
• Composants de haute qualité utilisés partout
• Faible coût - Grande valeur
• Conçu et fabriqué au Royaume-Uni

Avant d'acheter ce produit, veuillez vérifier la fiche technique de vos modules RA pour vous assurer que les spécifications répondent à vos exigences.
